重点：

熟悉关系式的基本概念及参数化建模
熟悉关系式中常用的基础函数
掌握图形计算函数evalgraph的用法
掌握复合曲线轨道函数trajpar的用法
掌握周期函数mod(t*trajpar,10)的用法
熟悉evalgraph、trajpar、mod在vss中的应用
掌握if语句的用法
掌握字符串函数的用法（itos、string_length、search、extract）

关系式的基本概念

关系式的基本含义

在creo中，关系式的基本含义是定义符号尺寸和参数之间的数学表达式。

关系式种类

关系式的种类分两种：

等式
比较

关系式由参数符号和运算符号组成，例如d1=d2*3+3 这就是一种等式关系式
再例如d1>d2 这是一种简单的比较关系式，常用在if语句中

关系式的层次

关系式存在多个层次，也就是可以在这些地方添加关系：

草绘
特征
零件
装配

关系式的参数

参数符号有几种：

尺寸符号（d、sd）
实例数
公差
系统参数
用户参数（字符串、实数、整数、是否）

用户参数的使用场景：

无法直接赋值的计算结果
重复利用的参数

用户参数注意事项：

必须是字母开头
不能使用尺寸符号和非字母数字符号

运算符

算数运算符：+、-
赋值运算符：=
比较运算符： <、>、== 、& 、| 、！、！=

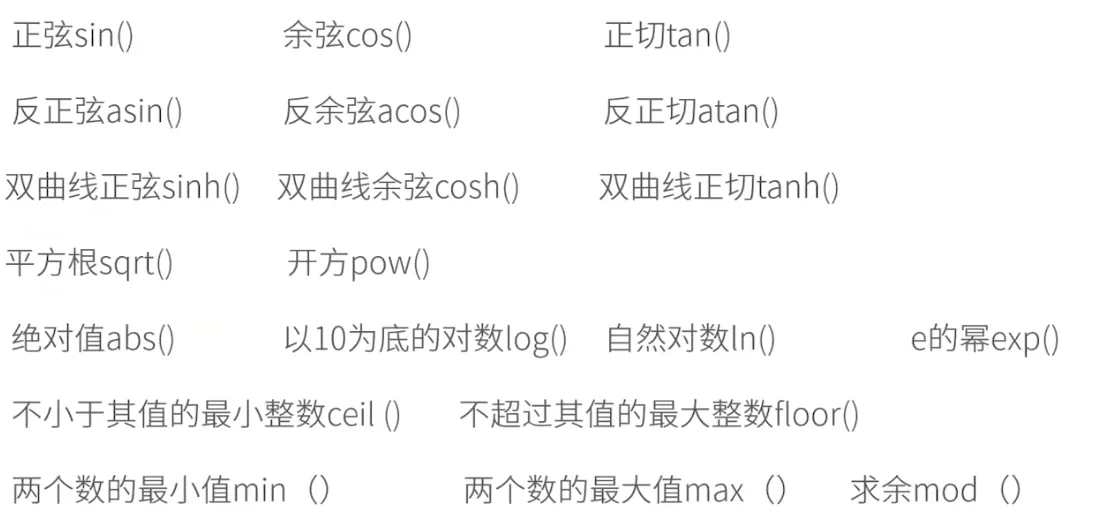

基础函数

函数的类型

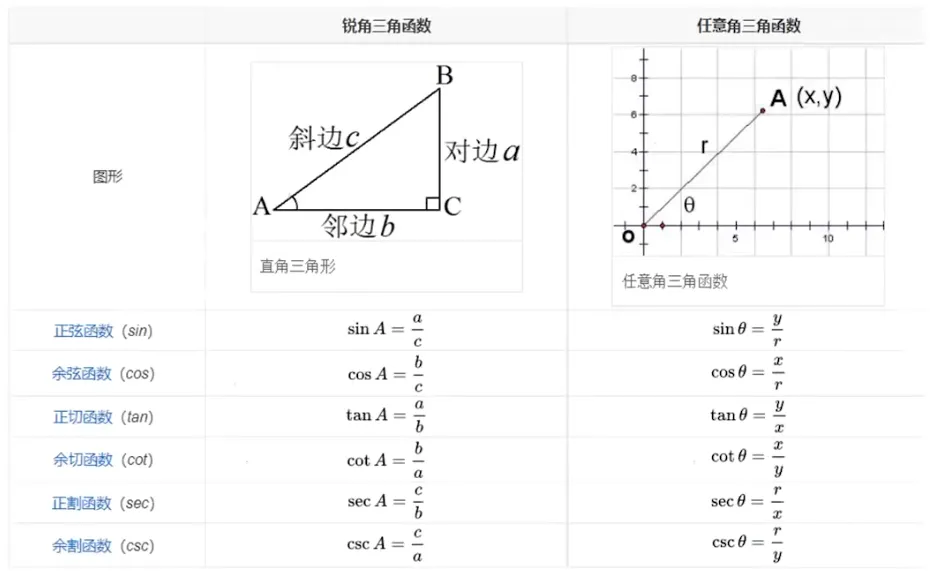

三角函数基础

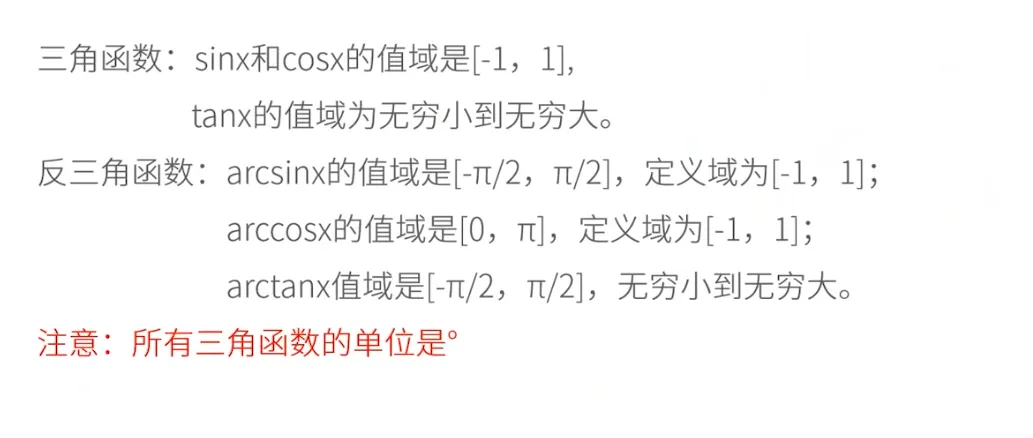

三角函数与反三角函数的值域

平方根与开方函数

绝对值

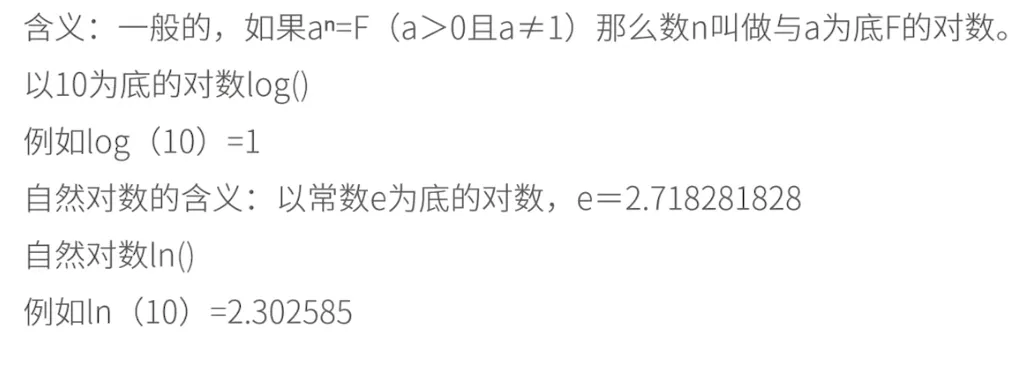

对数

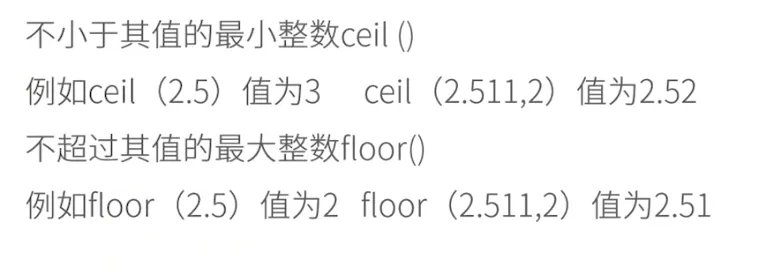

不小于或超过其值的最小或最大整数

两个数的比较与求余

图形计算及复合曲线轨道函数

重点：掌握trajapar和evalgraph的运用

图形命令的运用

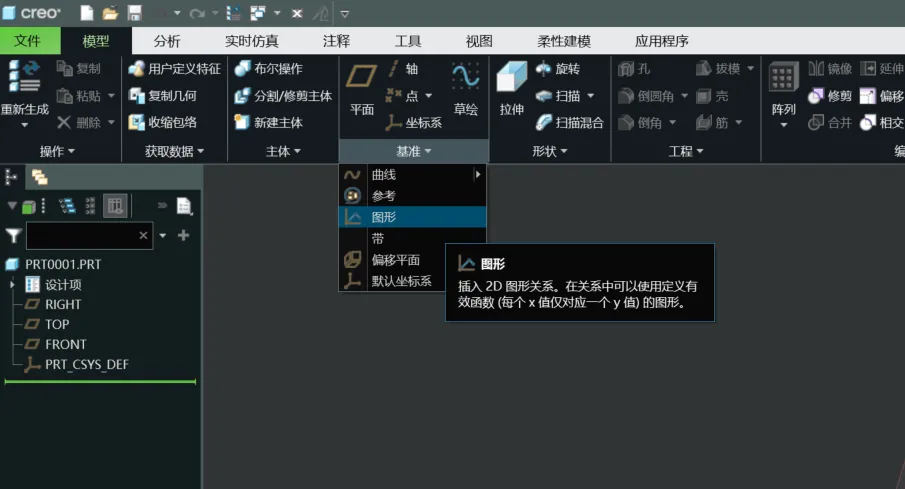

在基准选项卡中进入图形命令

基准图形一般配合evalgraph函数使用，图形可以输出横纵坐标的值

图形横纵坐标的值具有唯一性，以下为错误画法

evalgarph（）函数

evalgarph（）函数是用于计算给定图形中横坐标对应的高度值

具体写法是evalgraph（“graph_name”,x）

其含义为名为graph_name在x处的y值

需要注意的是，超出图形范围的值，系统根据图形得到相应的值，但在不可控范围内，所以不建议超出范围

trajpar函数

trajpar函数的概念及应用

trajpar函数是creo的内部参数，从0到1呈线性变化的一个变量，代表相对于原点轨迹的长度百分比，在扫描的起点，trajpar的值为0，在终点为1

trajpar_of_pnt()函数

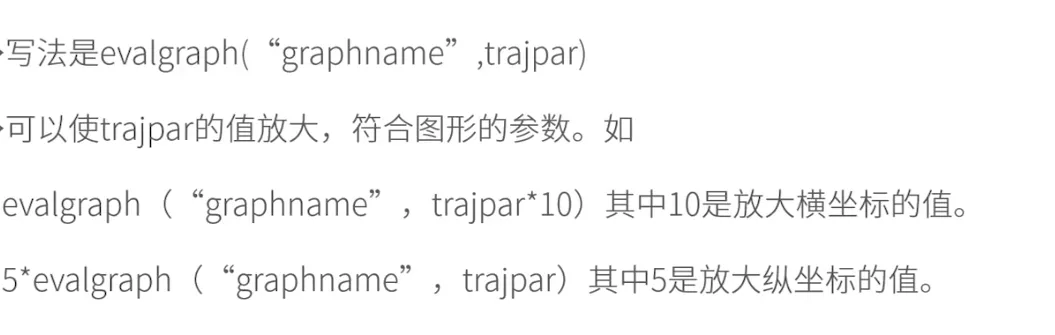

evalgraph函数和trajpar函数综合应用在扫描

这里我们通过调整trajpar和evalgraph前面乘以的系数实现了对轨道函数的定义域和值域的调整，使其实现的效果更多样和灵活

周期函数

周期函数mod（）

函数写法：mod（t* trajpar，10）

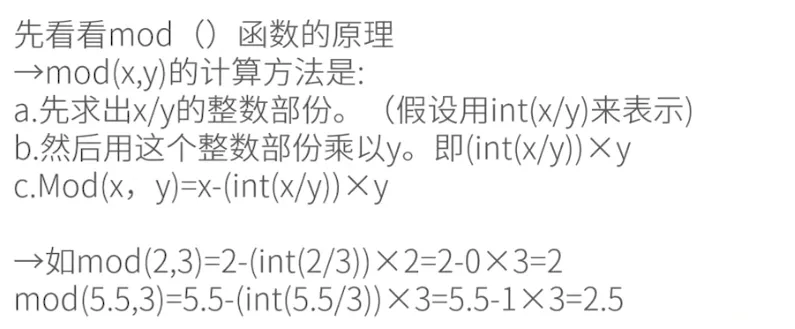

mod实际上是一个求余函数，例如mod（10，3）的值为1，求余函数在加上变量后，其功能就是计算周期，一般写作mod（t* trajpar，10）这样的形式。例如mod（300* trajpar，10）就是30个周期。

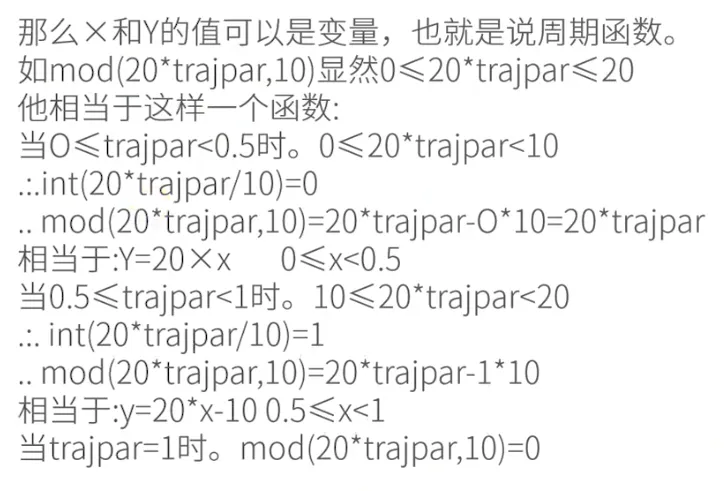

周期函数的演算

周期函数与正弦函数的比较与应用

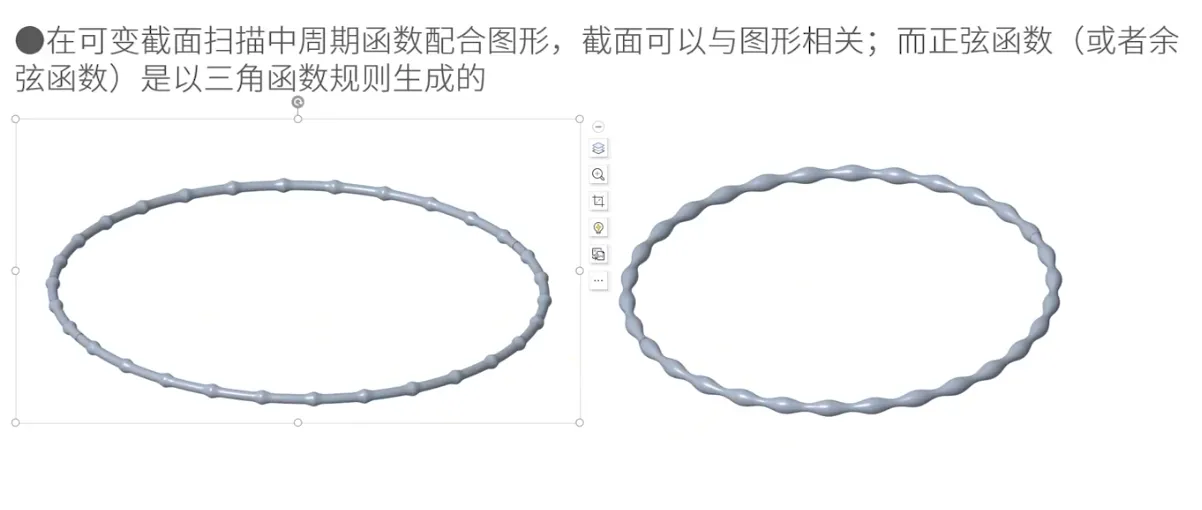

在左图中是引入了evalgraph（）函数和mod（）函数进行vss，而右图则是直接使用sin（）函数和trajpar进行扫描控制。从结果上说，左边因为可以改变图形而是的vss更为灵活

左图扫描关系式：

1	sd3=2evalgraph("graph1",mod(20trajpar,10))

右图扫描关系式：

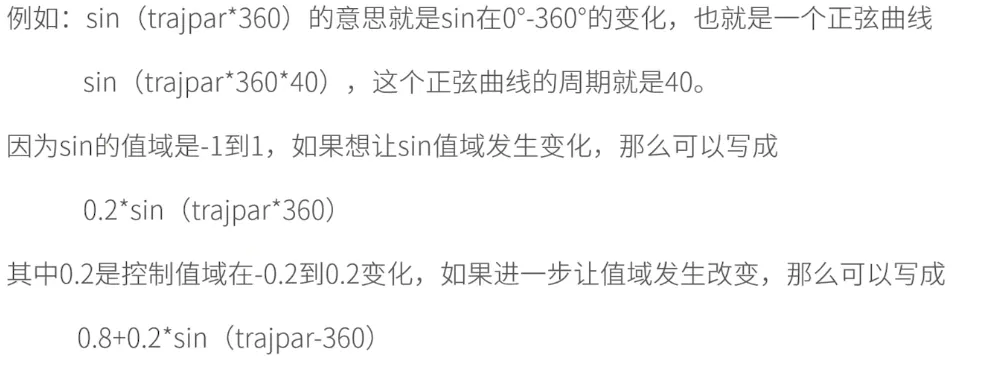

1	sd3=6+2sin(trajpar360*40)

if语句

if语句的一般形式

if作为条件语句，规定关系式的成立。一般形式如下

if d1>d2
  a1 = 20
else
  a1 = 30
endif

if语句的嵌套形式

 if d1>100
  a1 = 20
else
  if d1<50
  a1 = 30
  else
  a1 = 20
  endif
endif

字符串函数

针对字符串有一系列的函数，对字符串进行计算

itos（）函数

itos函数的作用是将整数转换为字符串,实数将自动把小数点后的值四舍五入得到整数，然后再转换为字符串

例如itos（256）其值为256，itos（25.68）其值为26，itos（25.44）其值为25

string_length()函数

string_length函数的作用是返回字符串的字符个数

例如字符串参数a1的值为steel,那么string_length(a1)的值就是5
需要注意的是，字符串的单个中文也只占一个数，而不是两个，空格也占一个

search()函数

search函数的作用是搜索子串，查找子串在字符串中的位置

例如search（”打倒佩洛西老巫婆”，”老巫婆”）其值为6
需要注意的是，子串的概念是字符串当中的一个或一段，超过内容值为0

extract（）函数

extract函数的作用提取子串

例如extract（“hello，world”，7，5）其值为world，代表从第七个字符开始往后提取长度为5的字符子串
需要注意的是，提取时不要超过字符串长度
