鼠标项目

鼠标项目介绍

​ 这是笔者在学习产品结构设计所作的完整项目，也是笔者转行之初写在简历上的项目

材料

ABS牌号：PA757（生产厂商： 台湾奇美）

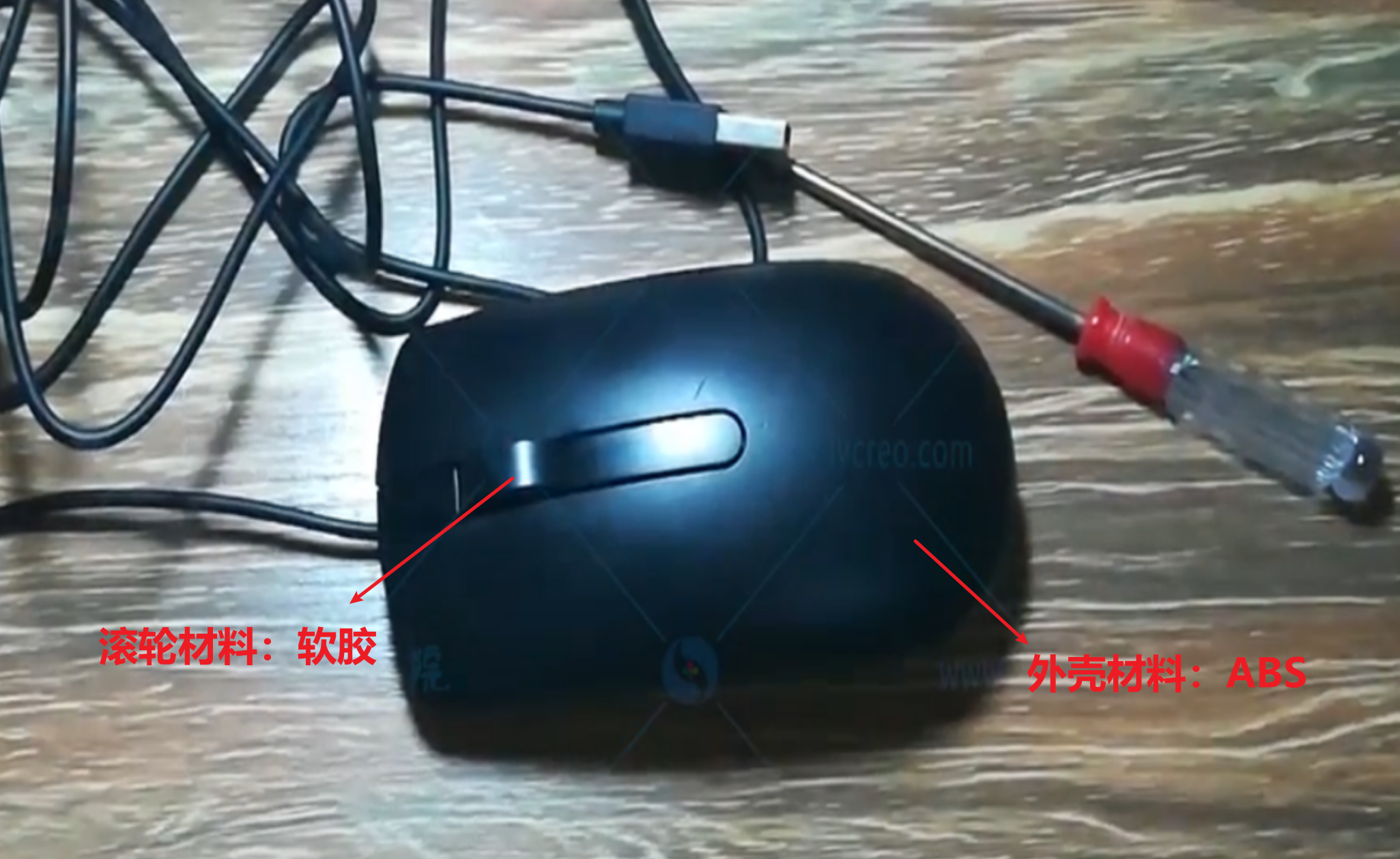

外壳材料：ABS或ABS+PC

为什么不直接用PC料 ？

1.PC料想对贵一些

2.容易产生应力集中或应力开裂的情况，特别在卡扣根部产生应力集中可能使卡扣断裂

滚轮材料：软胶

脚垫材料：铁氟龙或pe

产品较为高端：选铁氟龙

产品较为低端：选pe

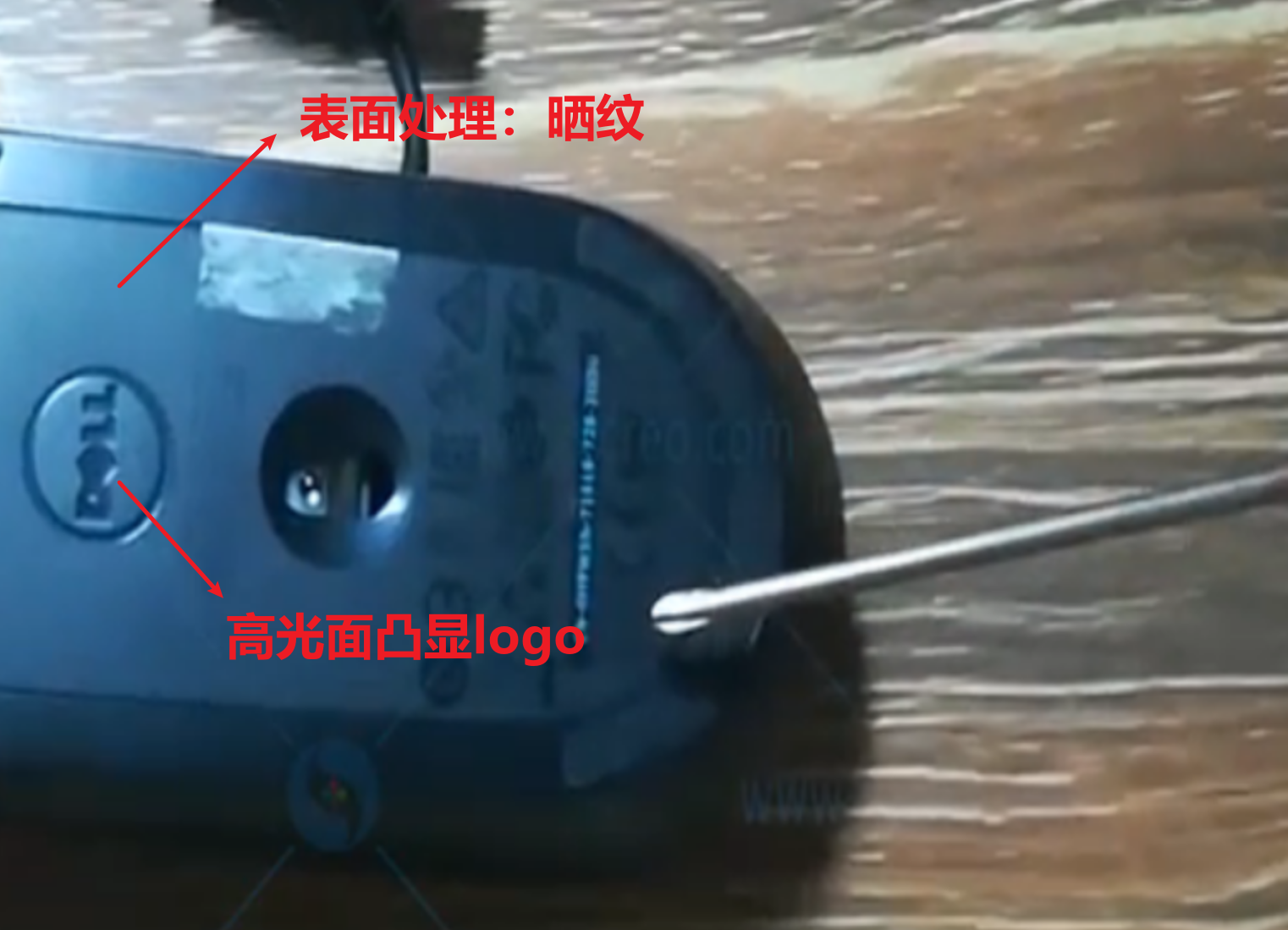

脚垫背面背胶。可以直接粘在鼠标底部

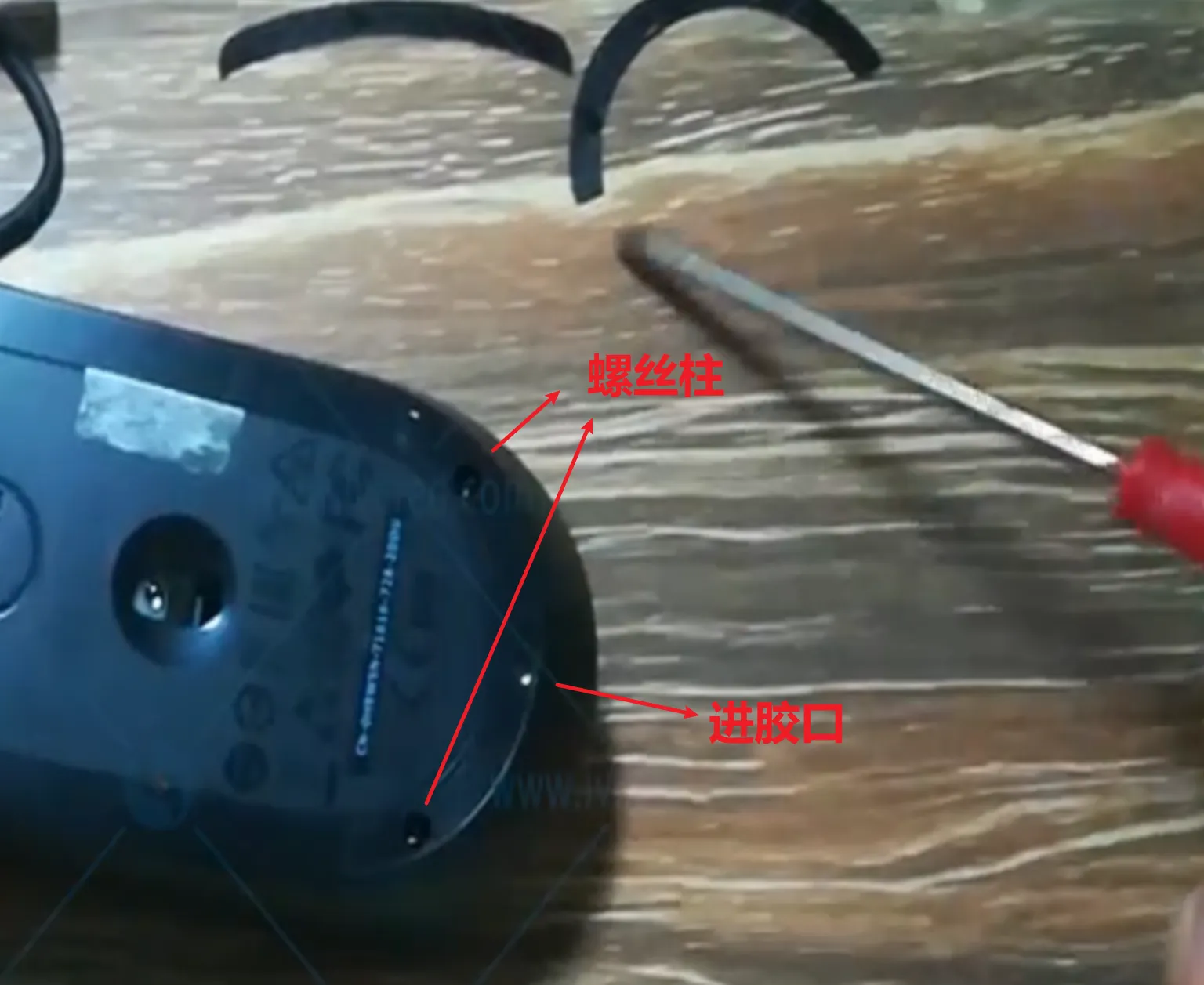

产品使用脚垫可以遮蔽螺丝柱和进胶点，使其不影响外观效果

螺丝使用2毫米自攻螺丝

设计参数

产品壁厚

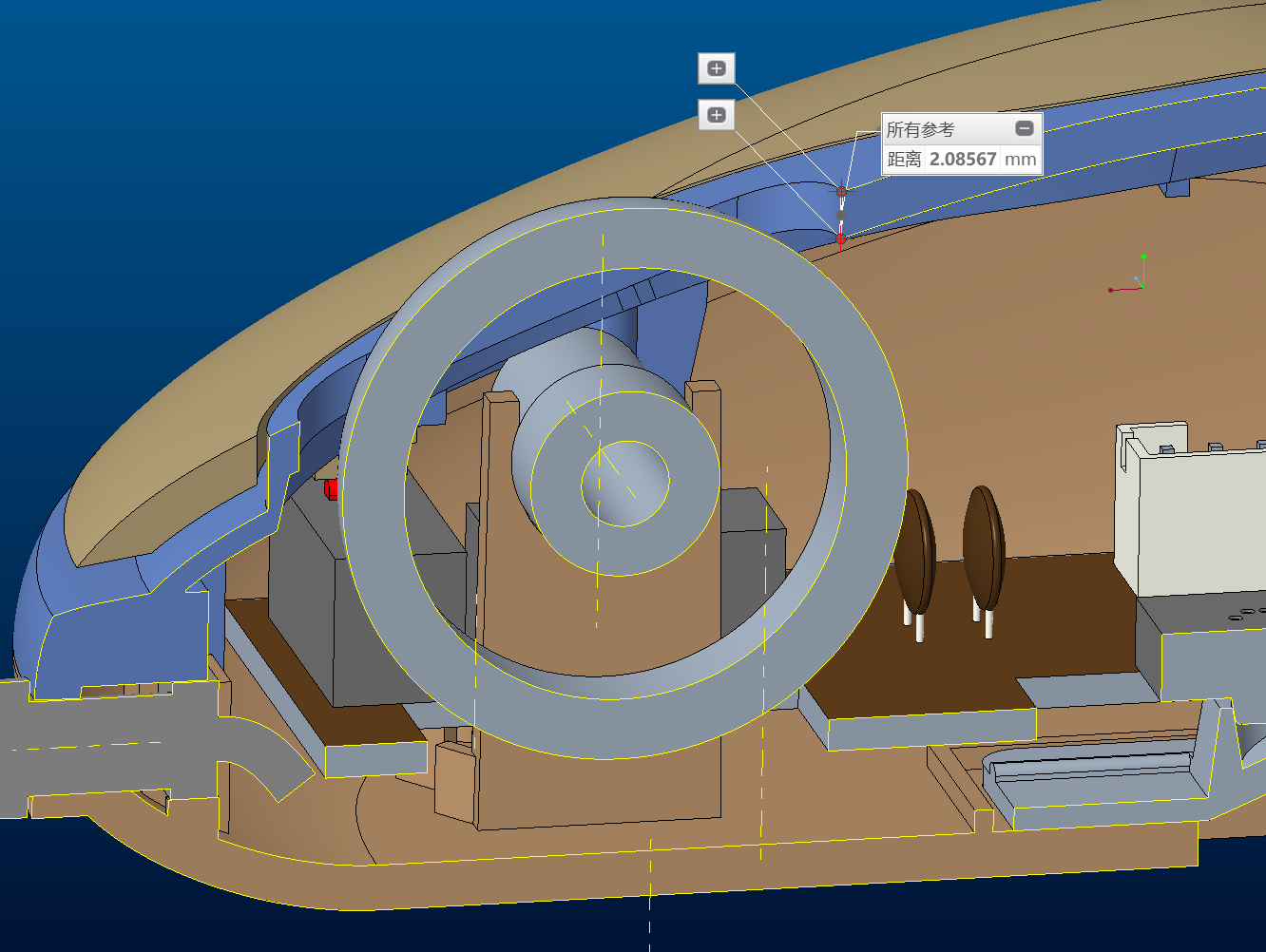

上壳、中壳、下壳壁厚均为2mm

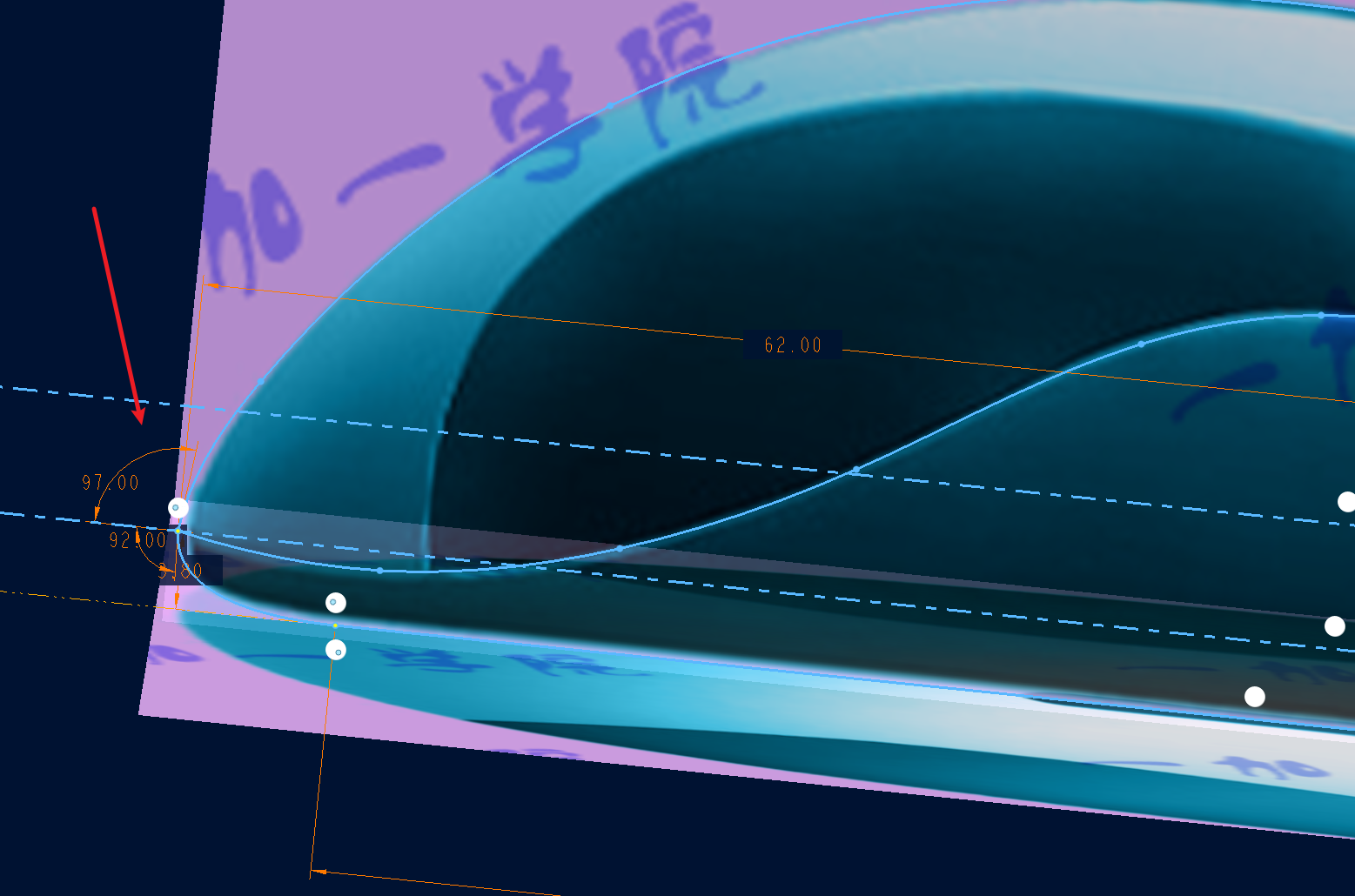

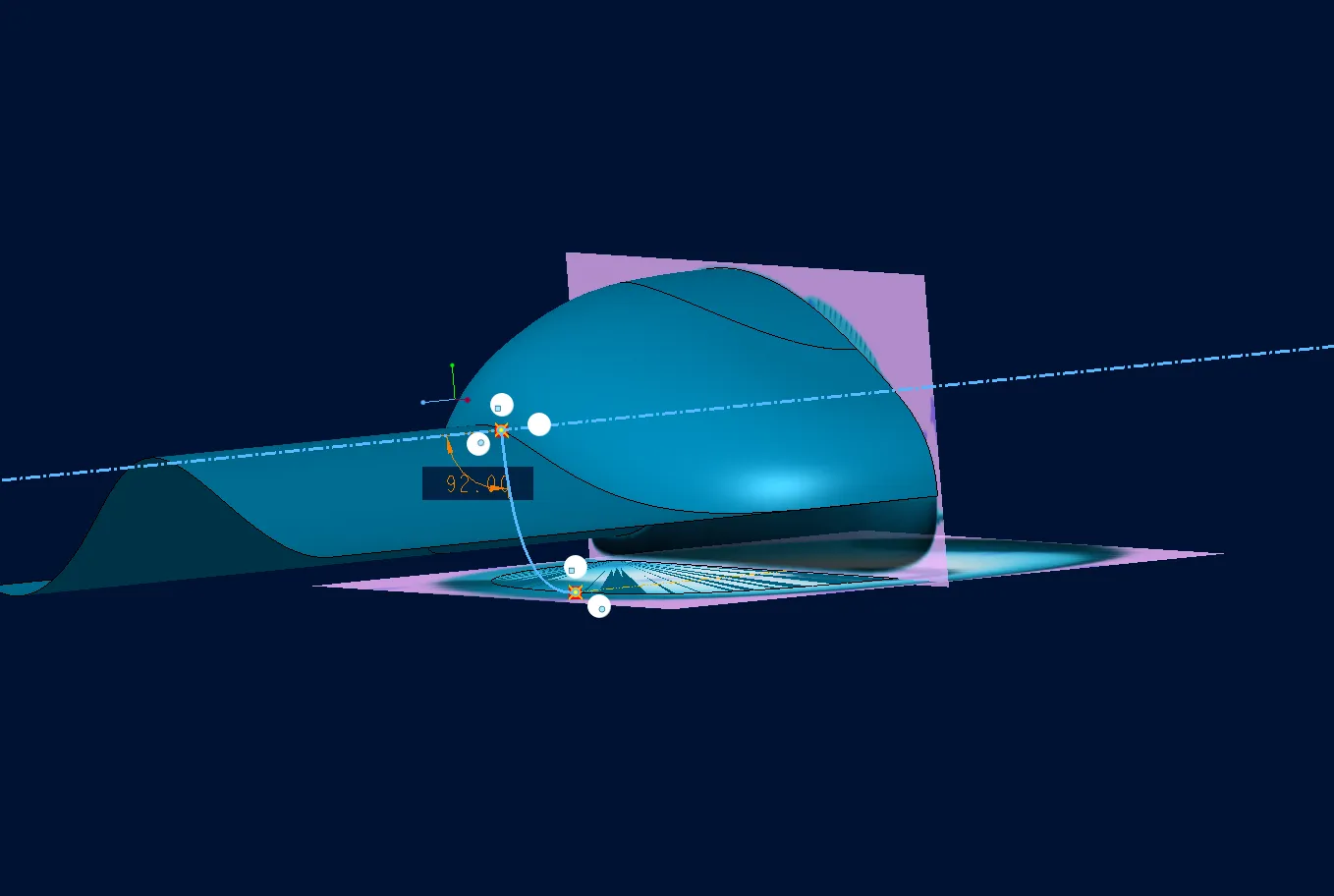

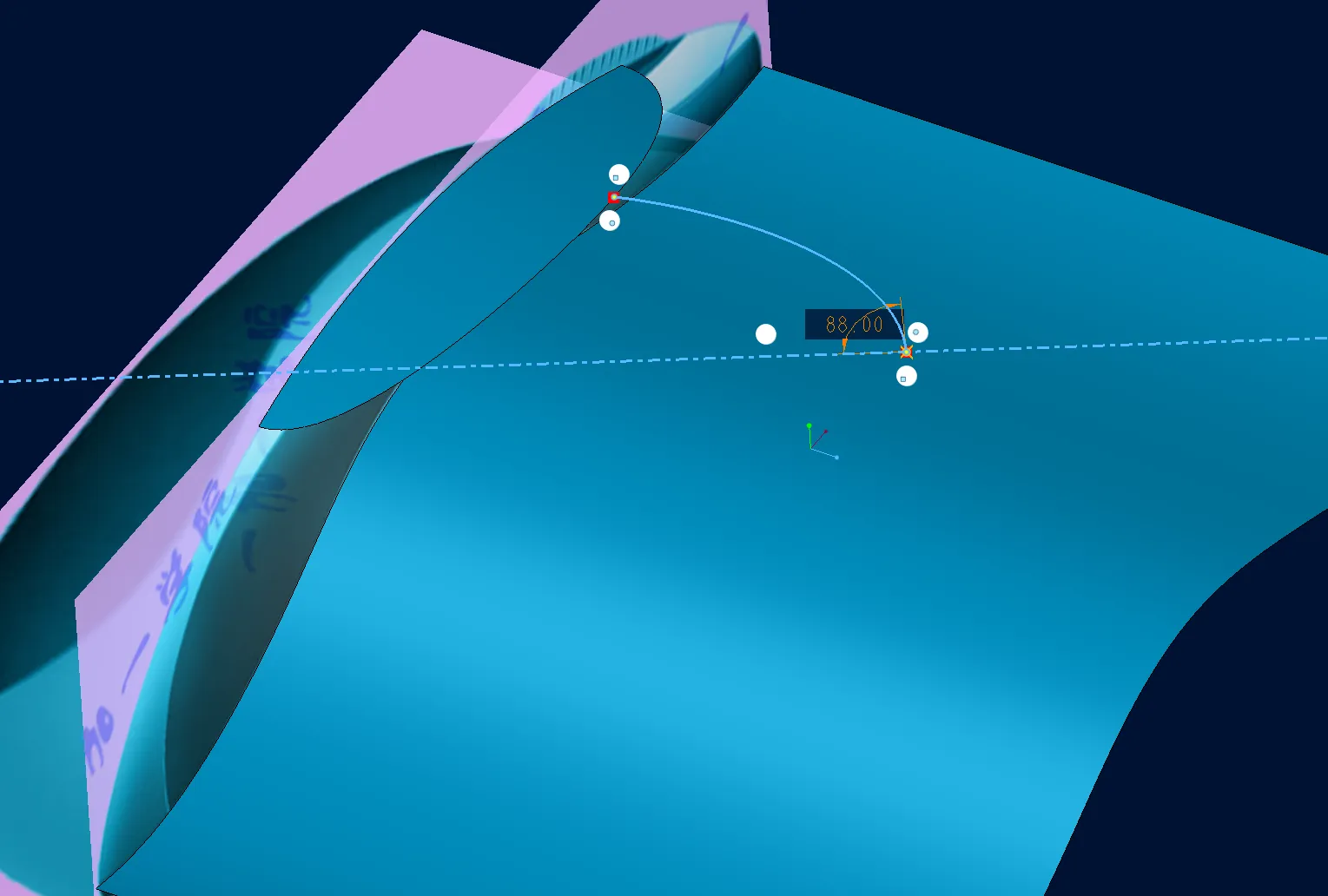

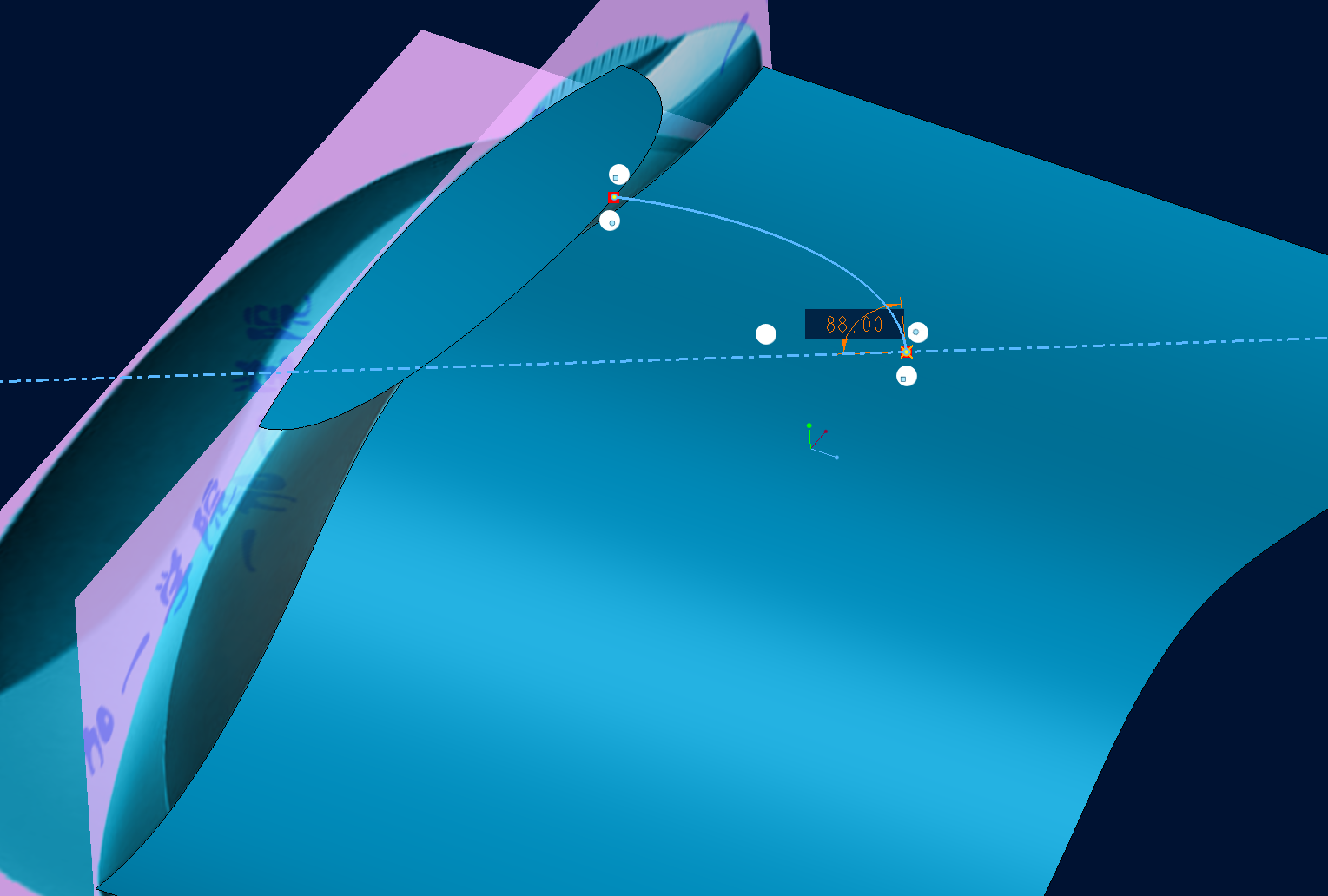

拔模斜度

上下壳给的拔模斜度为2度

鼠标尾部特殊部分留有7度的拔模角

扣合量

上壳与中壳部分卡扣

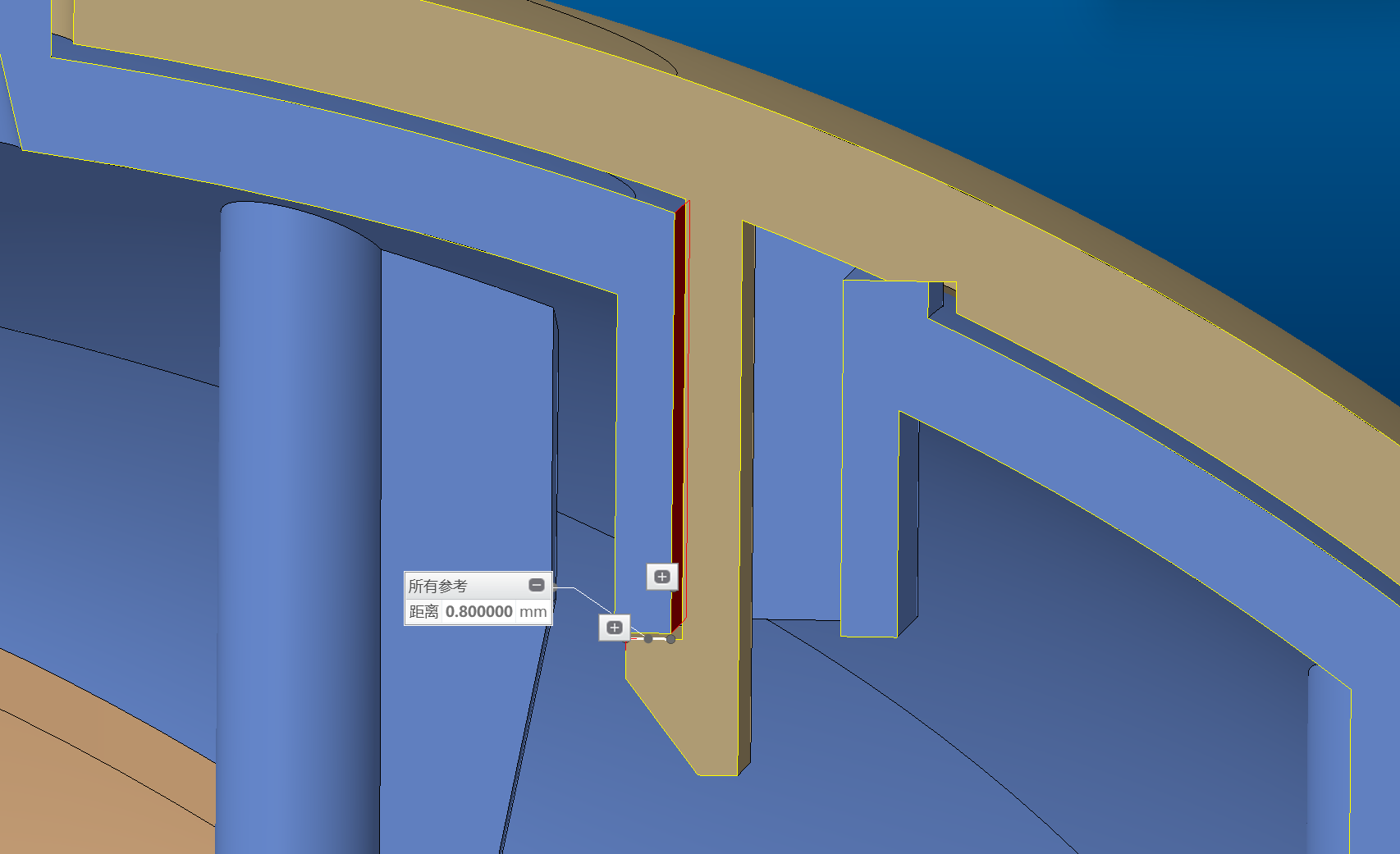

后方为0.8mm

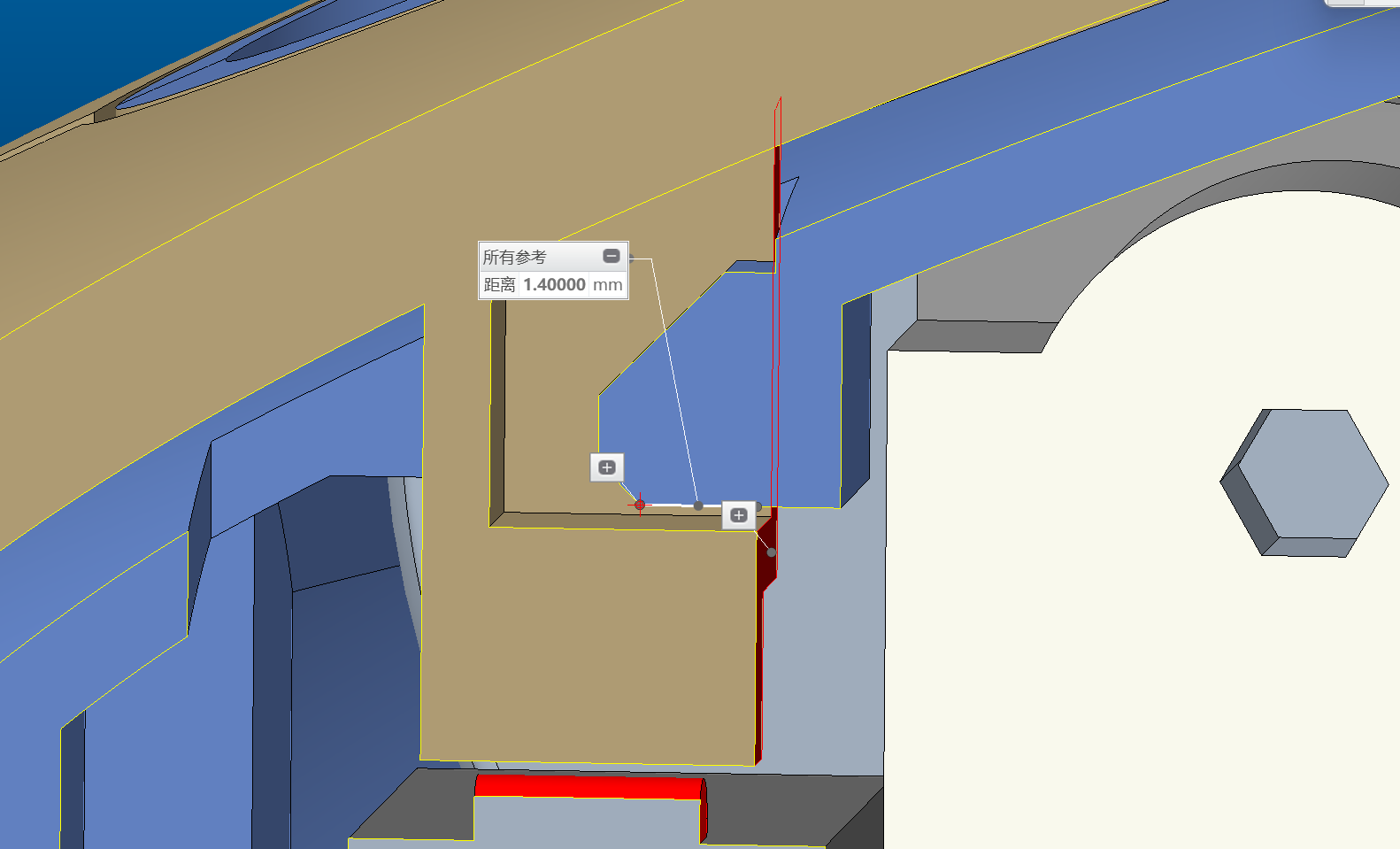

前面是1.4mm

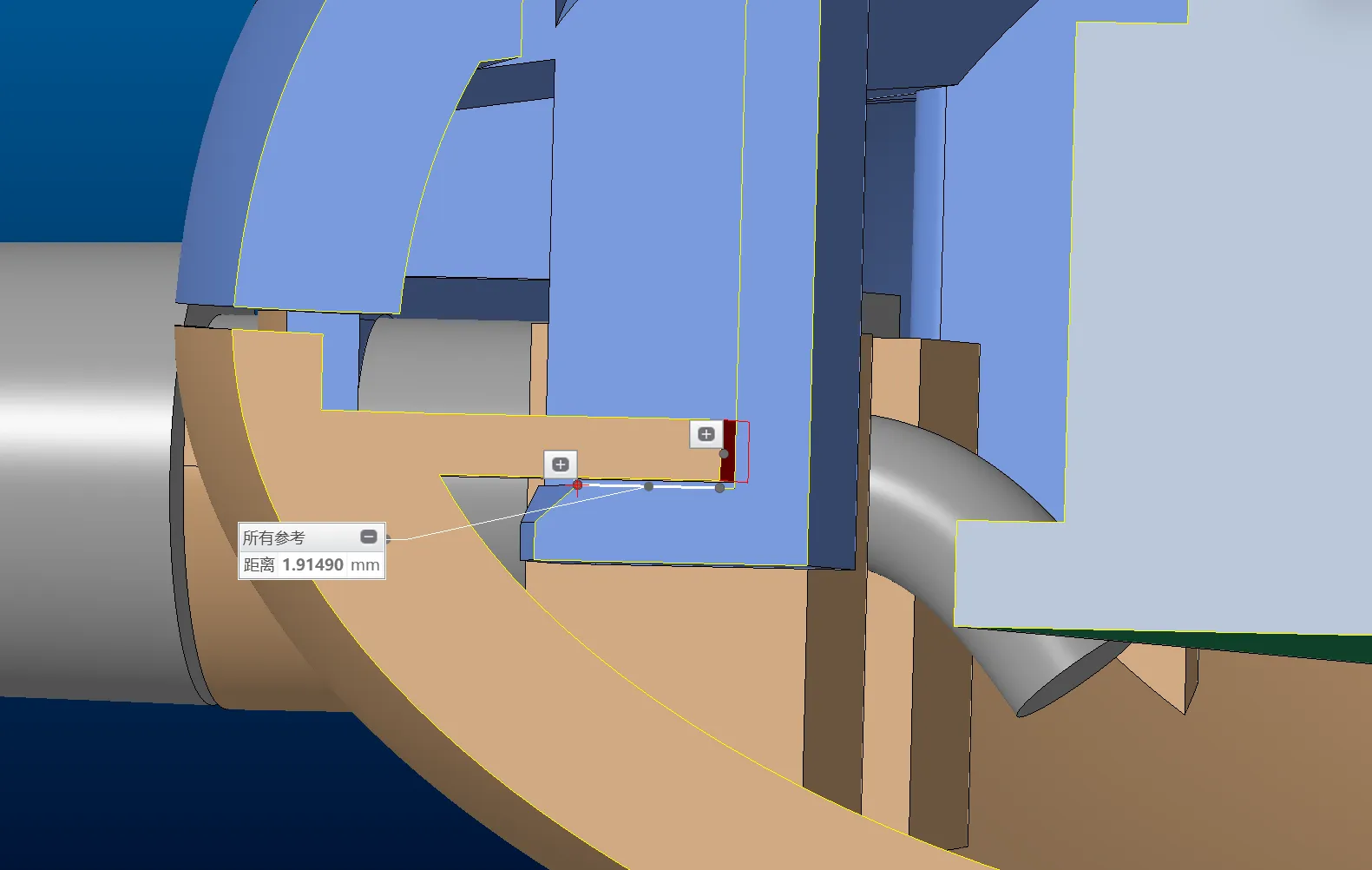

中壳与下壳部分卡扣

为1.9mm，这个是斜着插入的

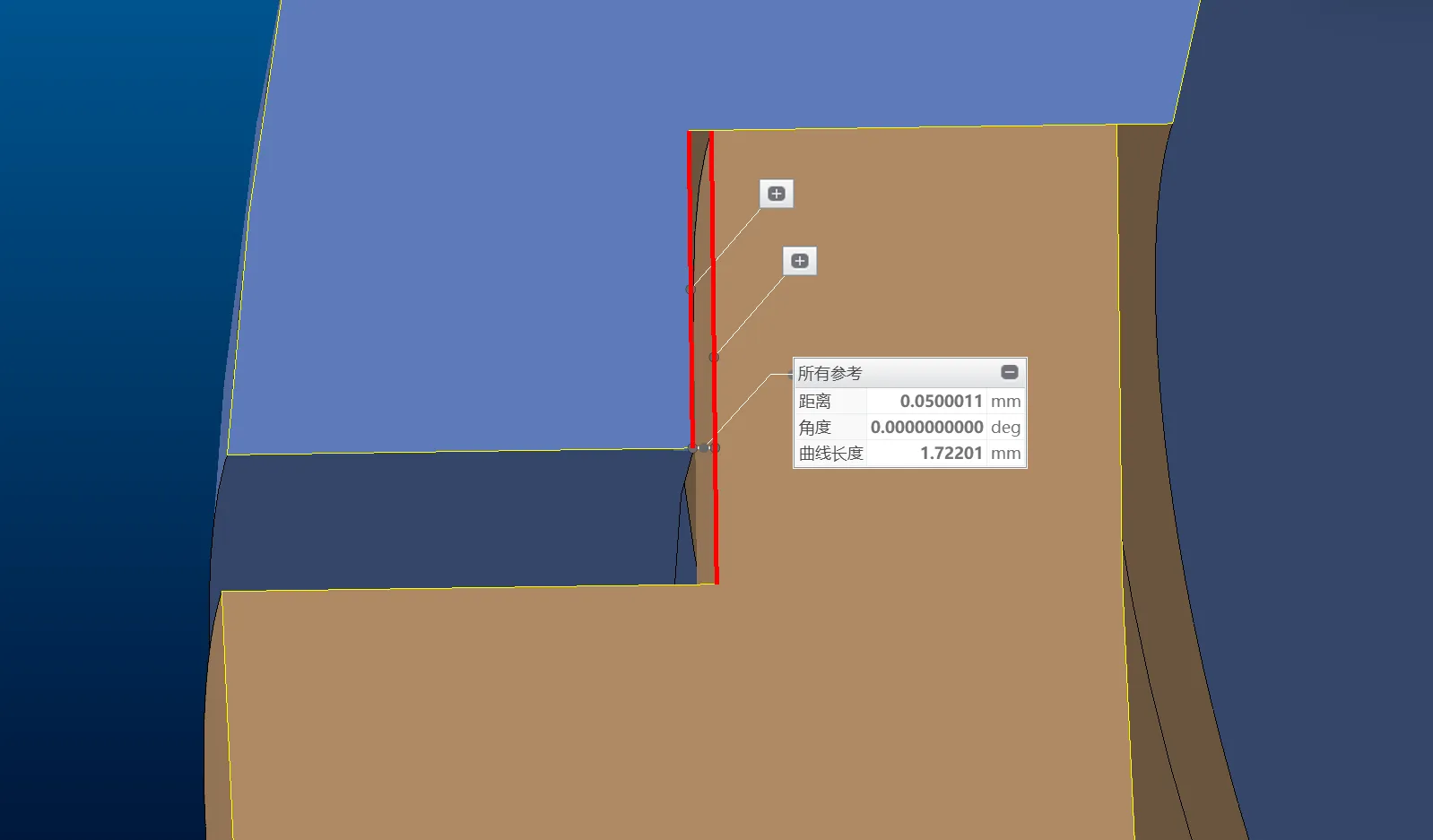

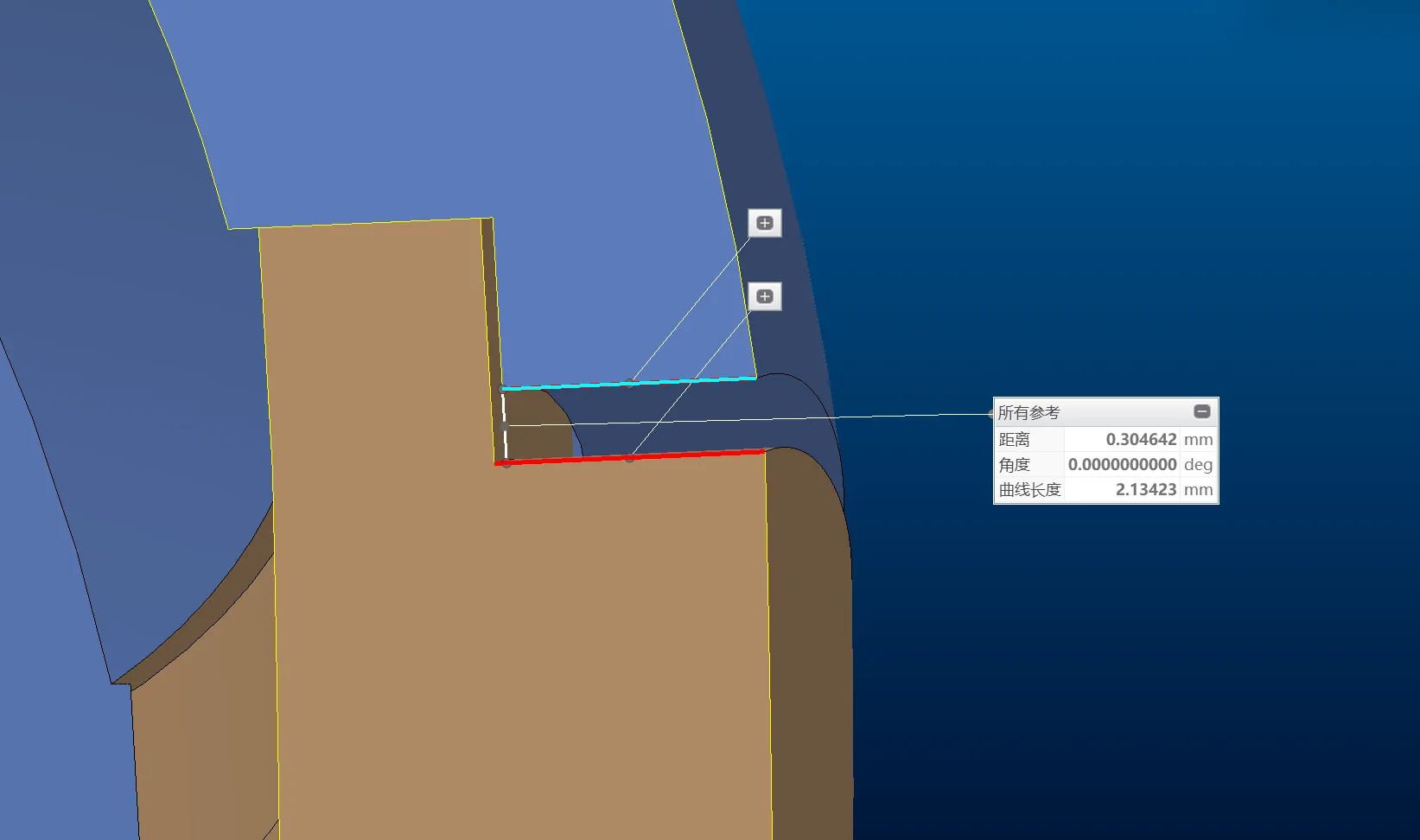

止口间隙

止口间隙给到0.05mm，也就是5个丝（1丝=0.01mm）

美工线间隙

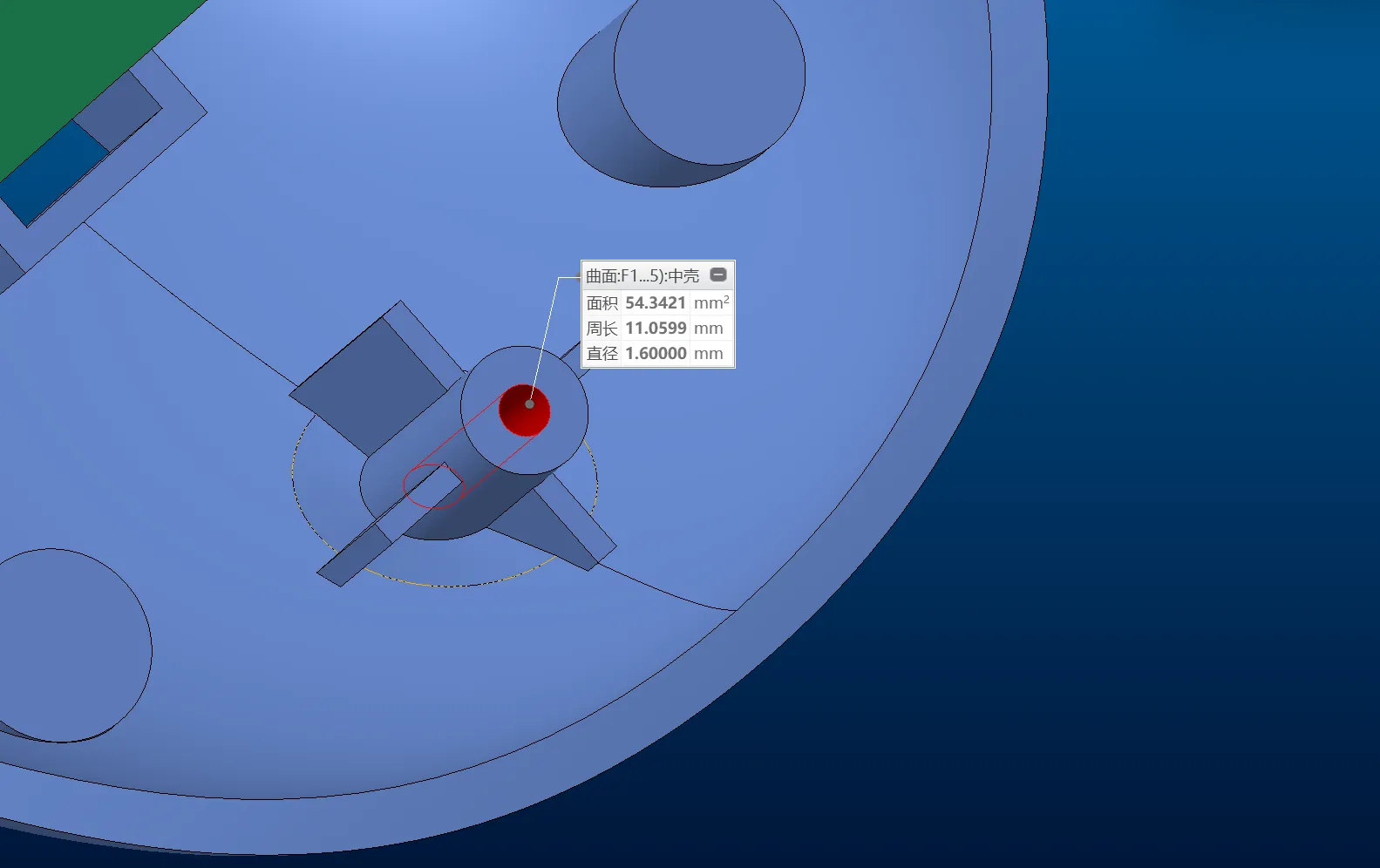

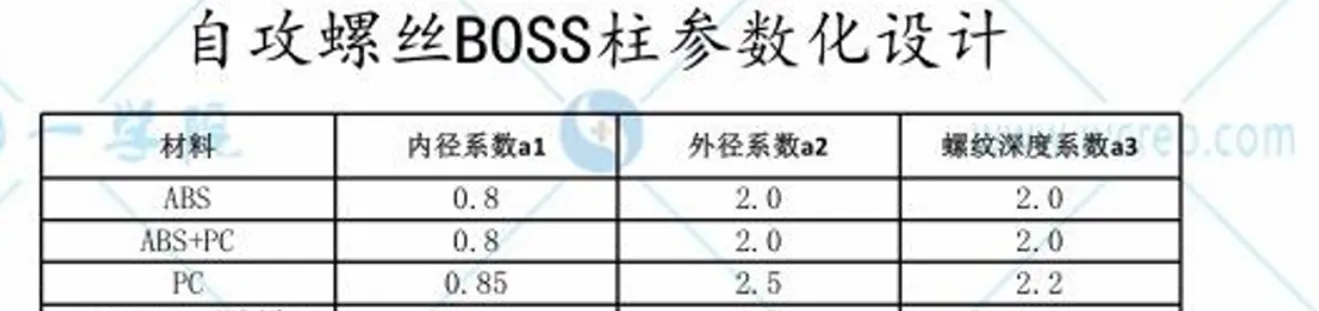

BOSS柱

ABS材料或ABS+PC材料选用0.8的内径系数

自攻螺丝选用PA 2mm自攻螺丝，2mm*0.8=1.6mm

所以boss柱内径设计为1.6mm

模具

使用的模具钢

使用模具钢NAK80

镜面抛光性能好，耐磨性强。适合大批量、高光洁度的ABS产品生产

拓展：

718 20万啤

NAK80 50万啤

S136 100万啤

一个模具开合一次为一啤

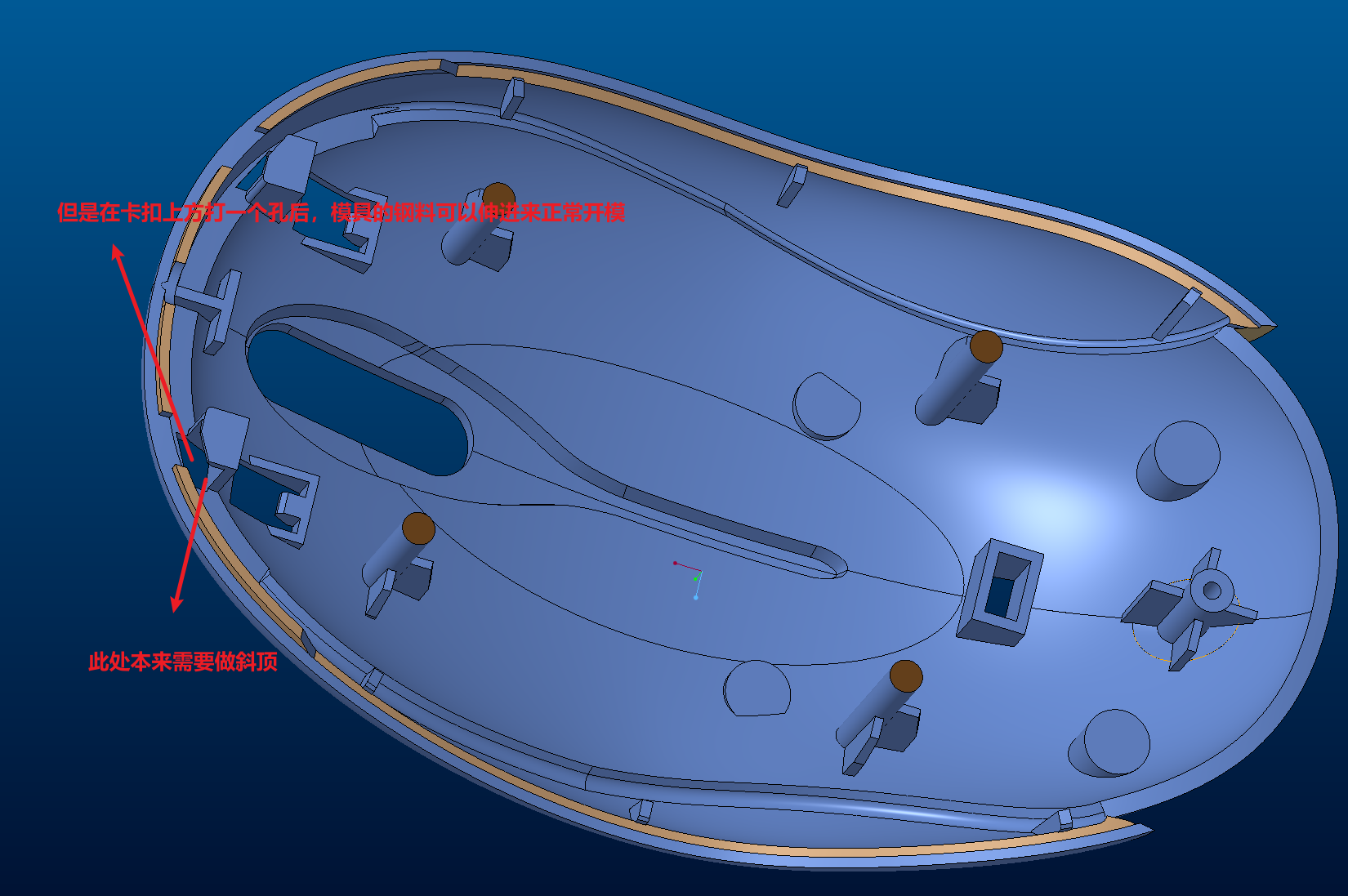

结构优化降低模具成本

产品产量

NAK80模具钢寿命为50啤

产品常量首单可能有十几二十万，后续会有几万几万的返但

产量大的我们会有S136模具钢，模具寿命能达100啤

可以满足更多的产量需求
