鼠标项目介绍

​ 这是笔者学习结构设计所做的第一个项目，是参考实物逆向建模的，也是笔者写在简历上求职的项目之一

第一款

外观

image-20251117000850397

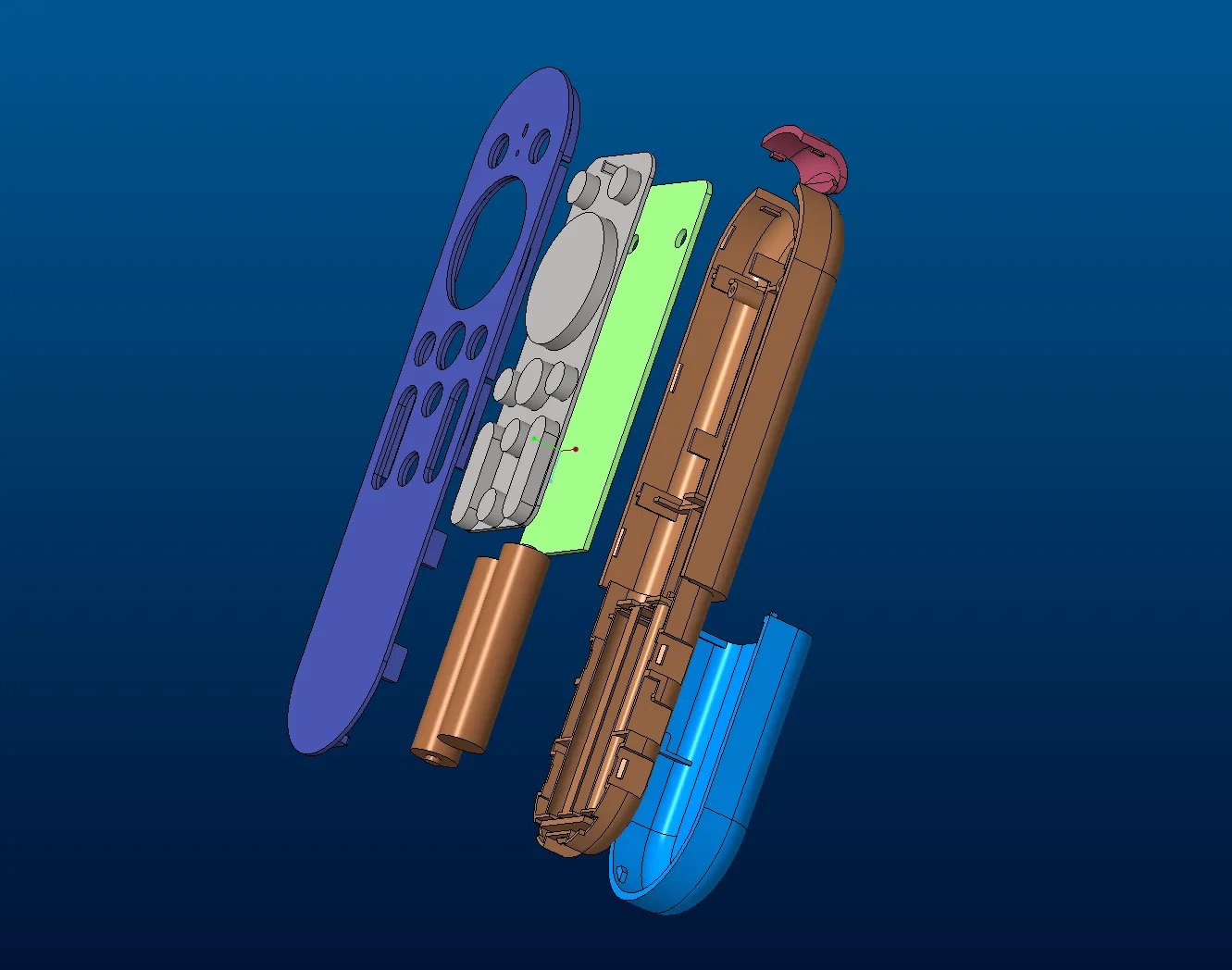

爆炸图

image-20251117000733766

材料

外壳

ABS或ABS+PC

按键

硅胶

设计参数

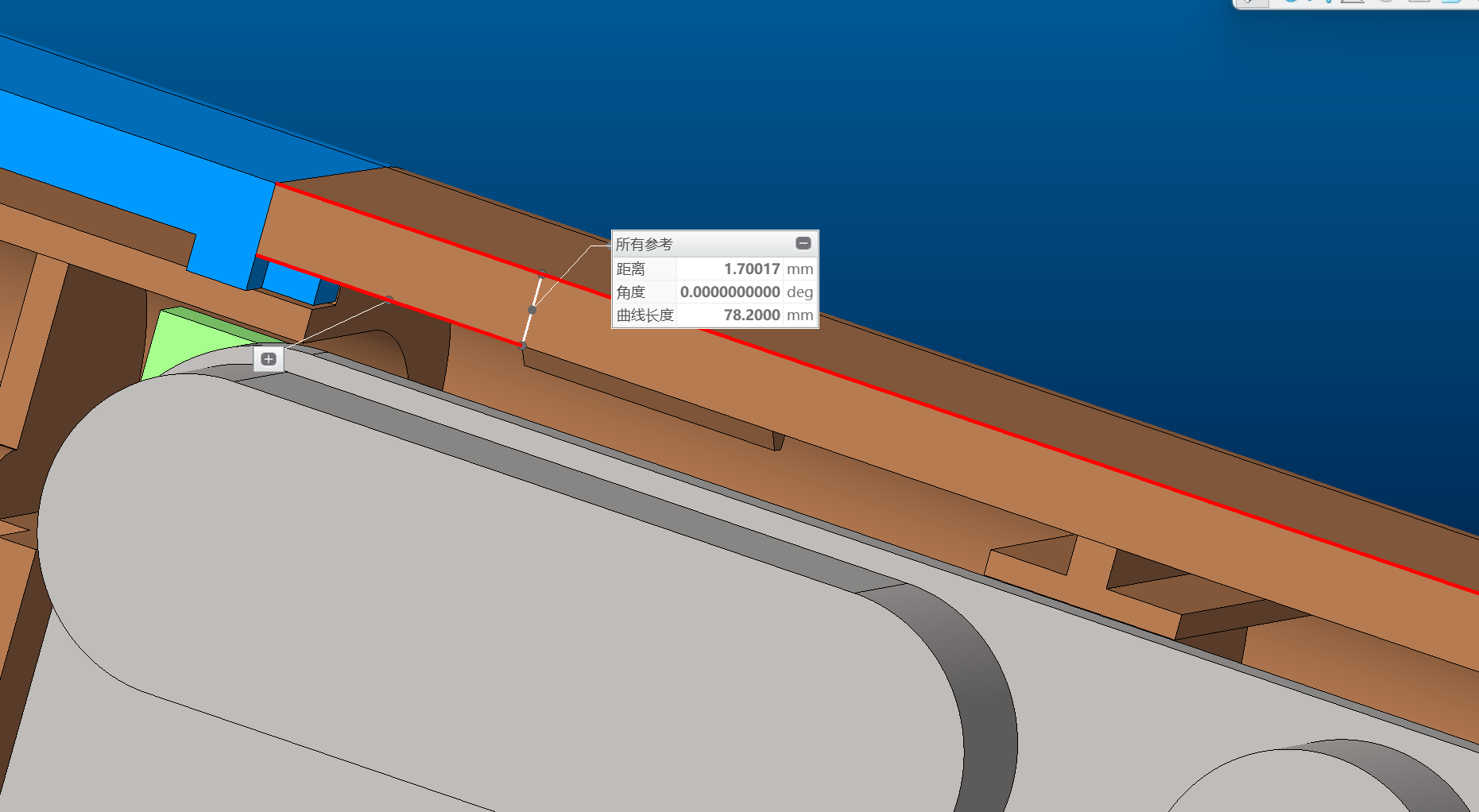

产品壁厚

1.7mm

image-20251117005835556

拔模斜度

给个1.5度左右，看表面处理工艺，粗糙的话需要的拔模斜度更大

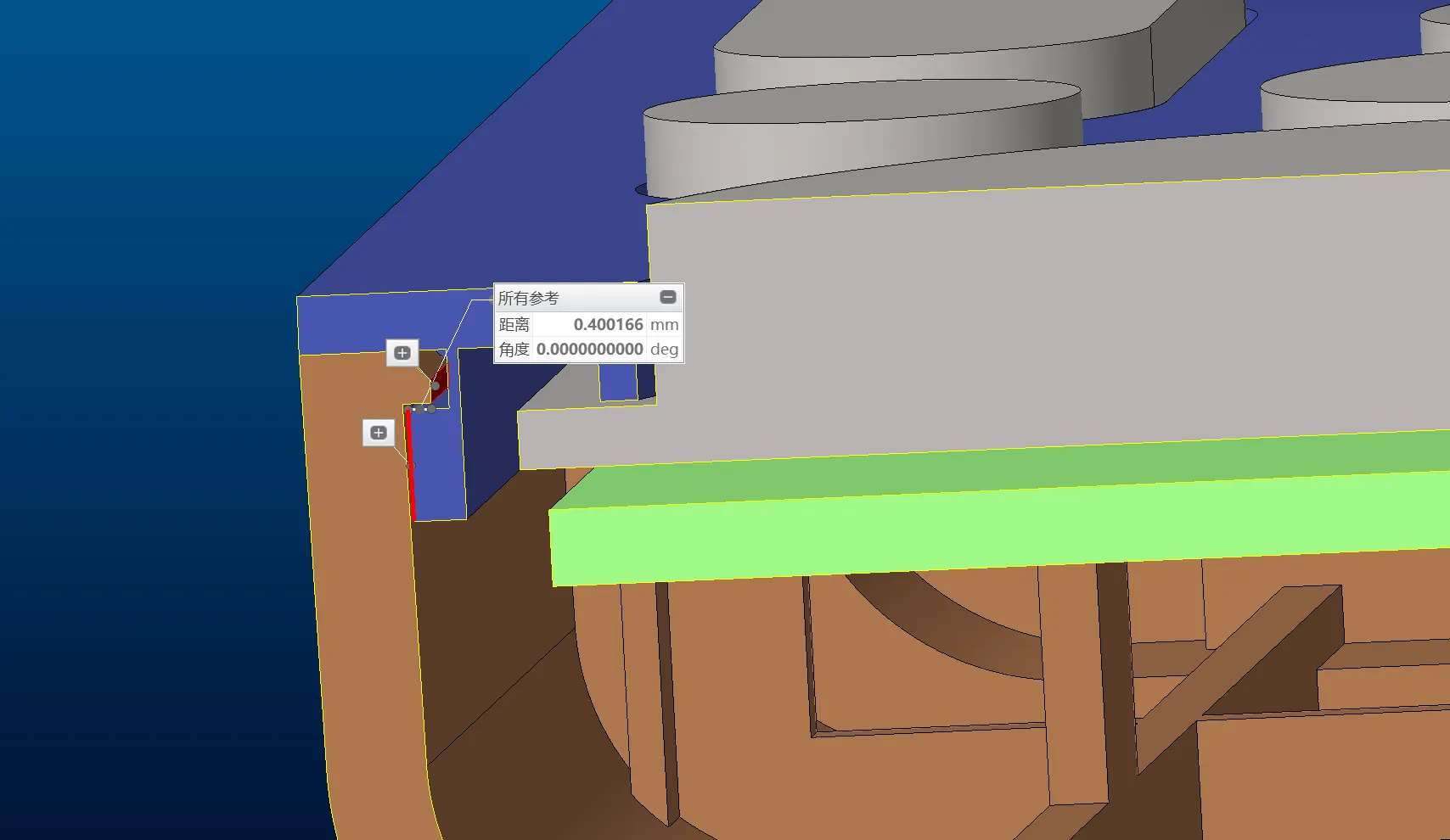

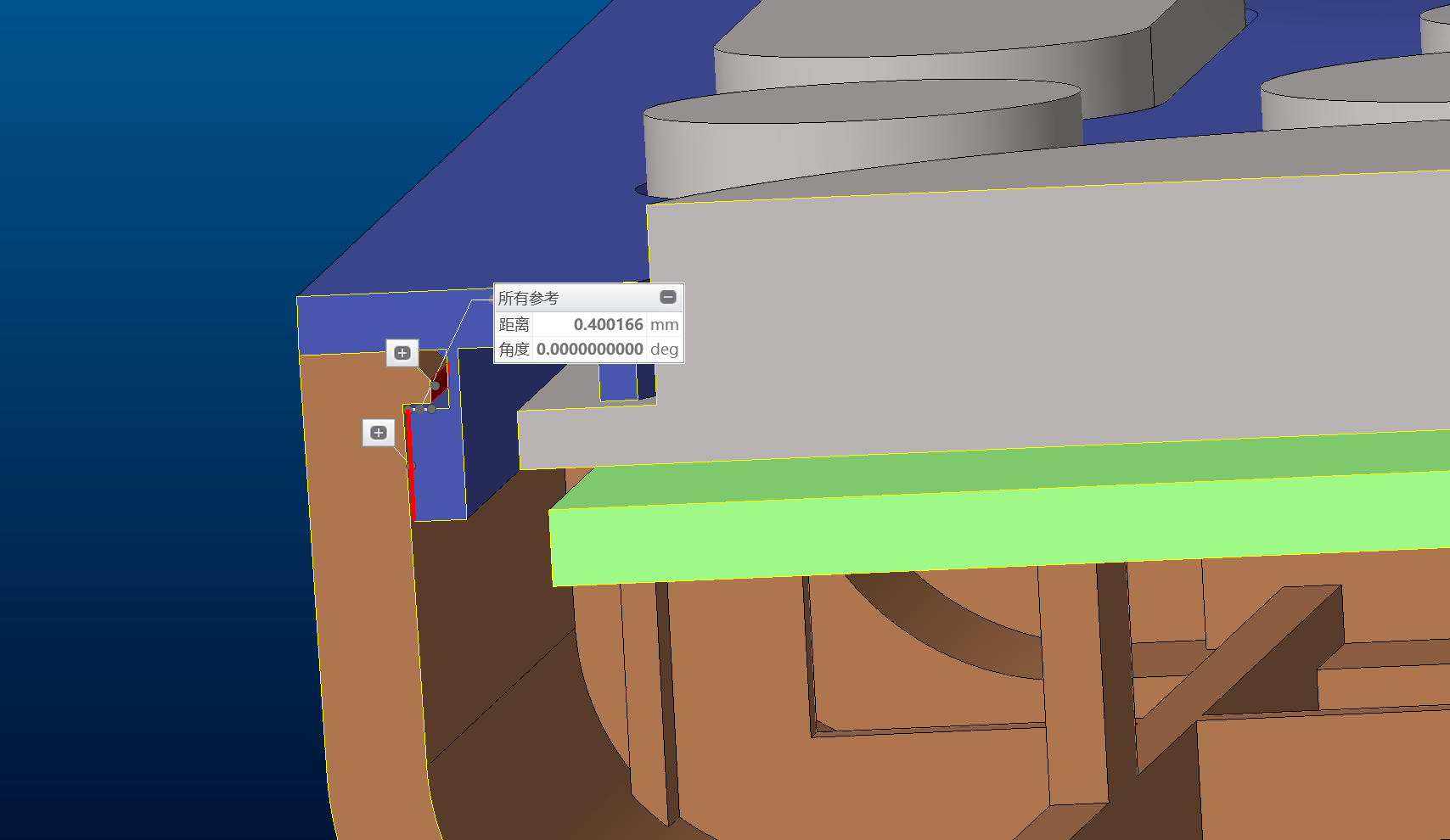

扣合量

上下壳连接

image-20251117005326317

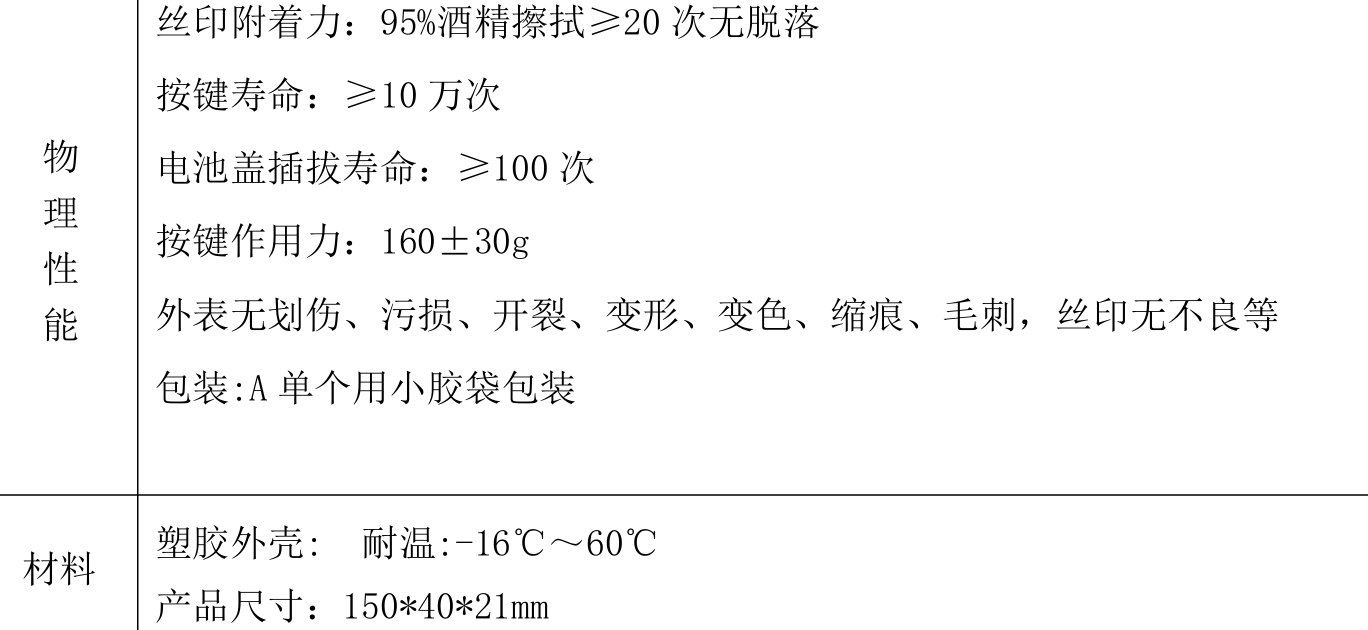

产品技术规格

image-20251117010604904

第二款

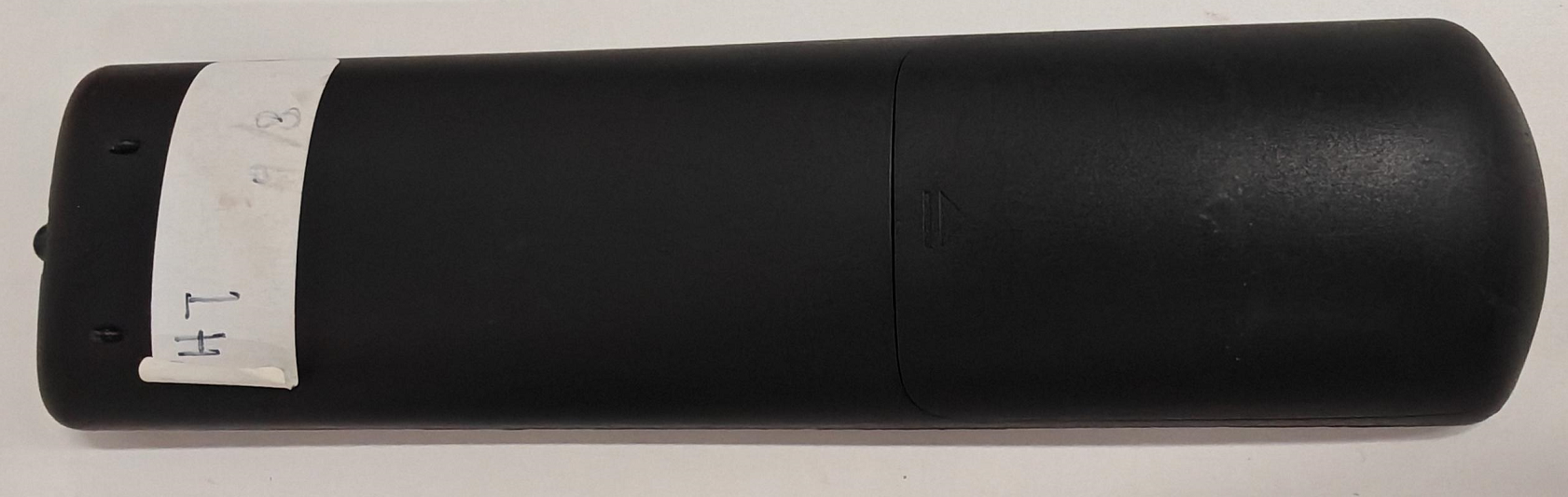

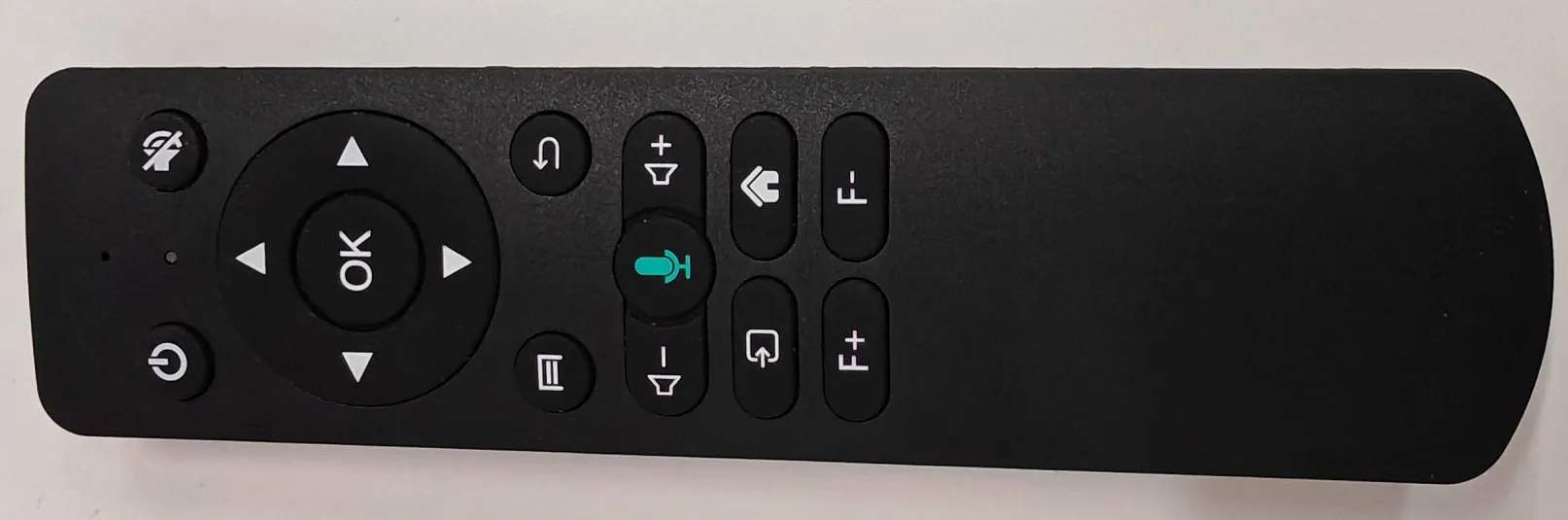

本次逆向的遥控器图片如下

image-20251103110745941

image-20251103110855915

建模

问题点1

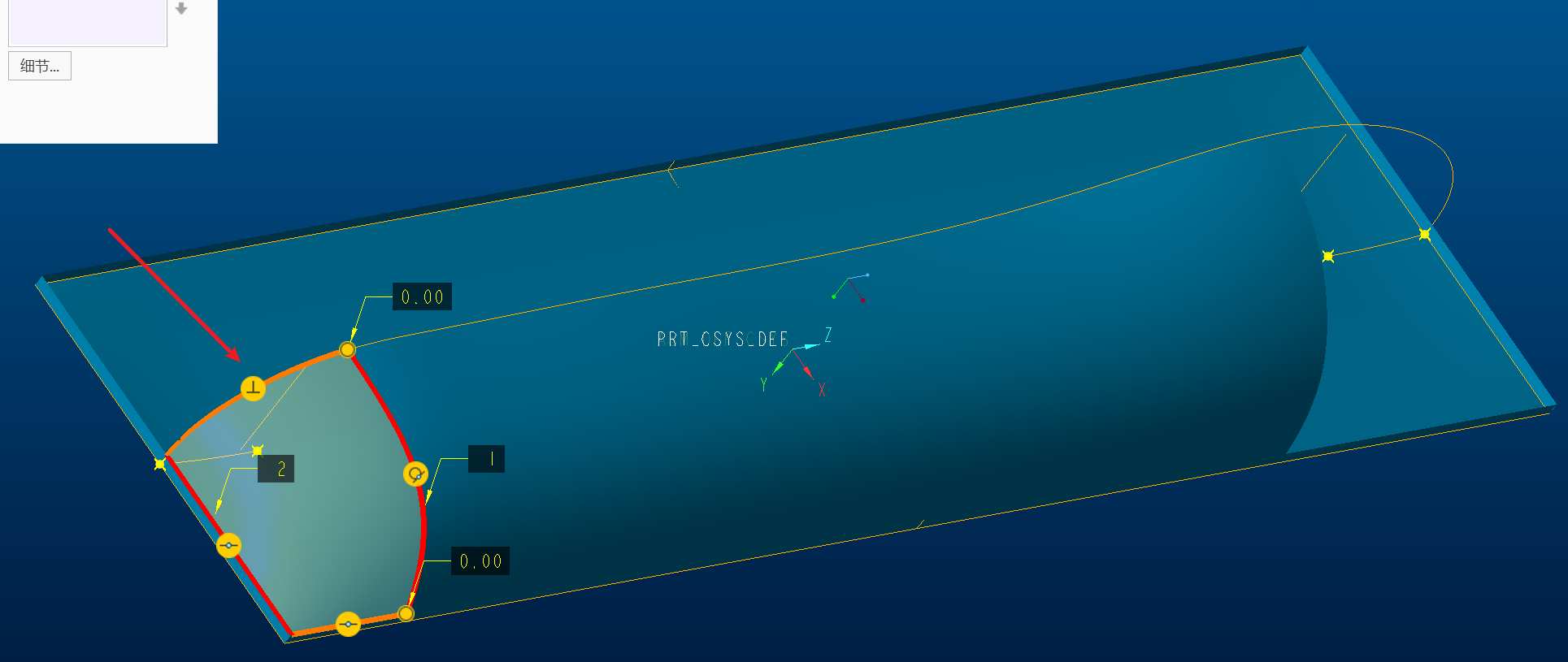

笔者在扫描后尝试进行边界混合进行垂直约束时失败

image-20251103111337991

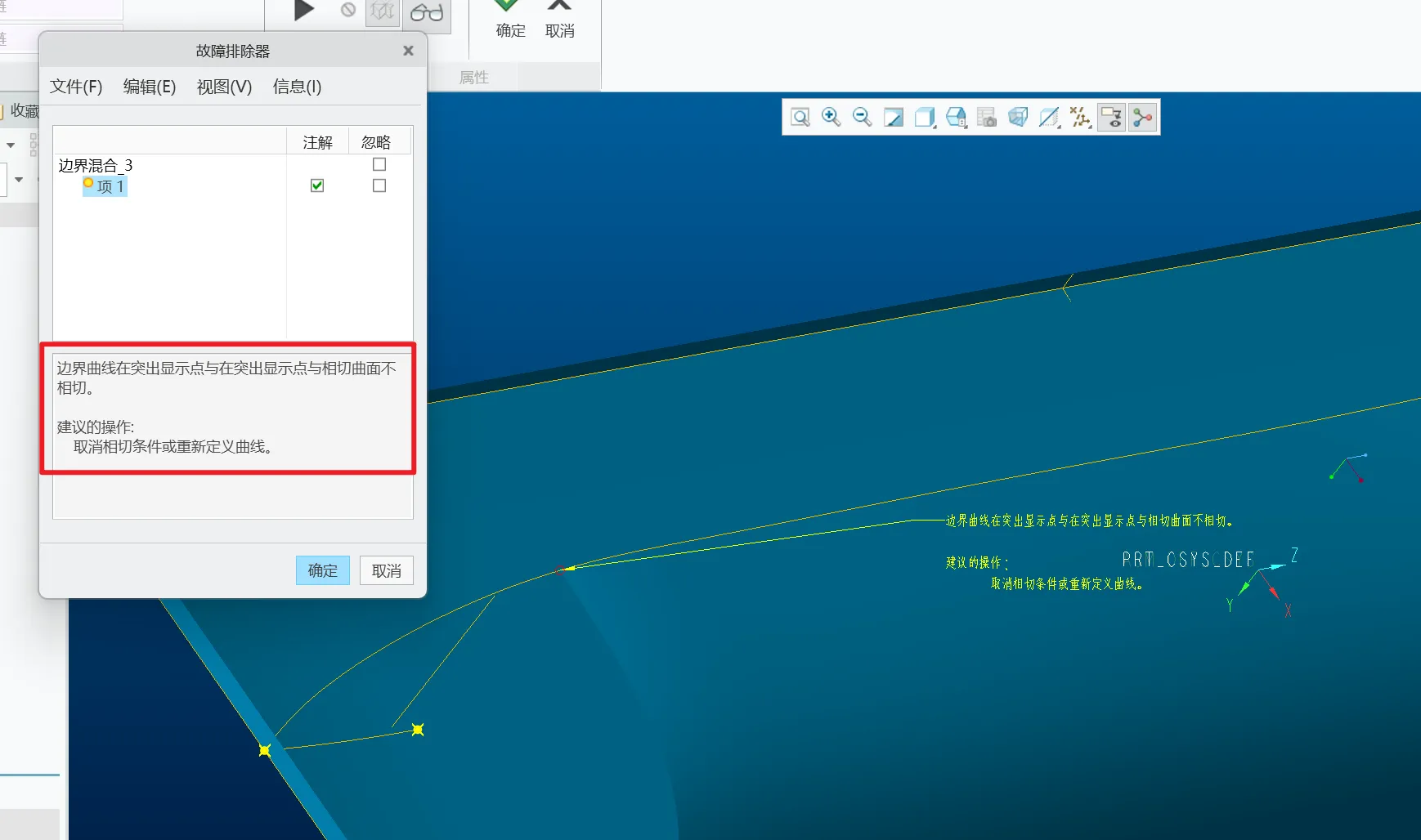

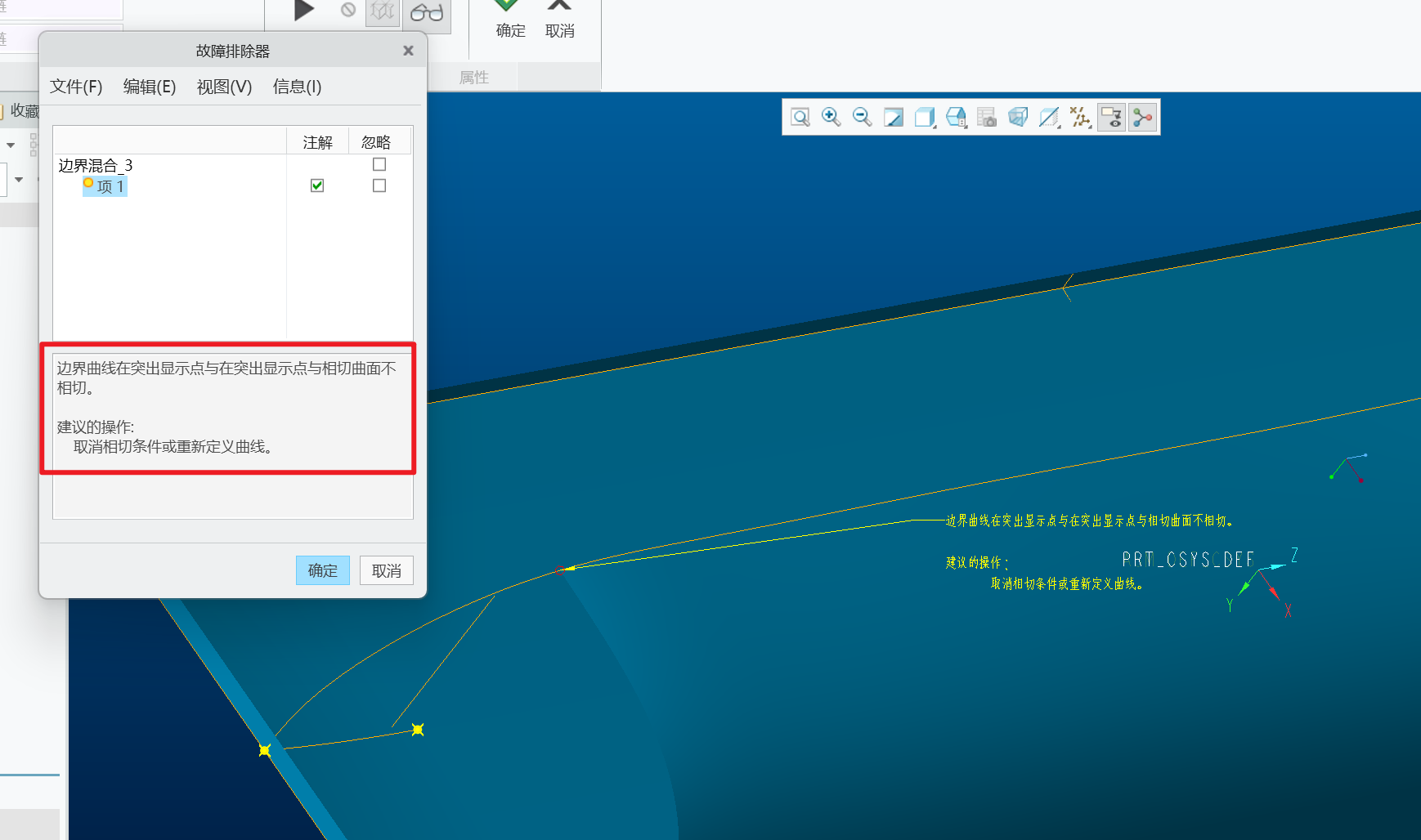

在故障排除器得到以下提示

image-20251103111509932

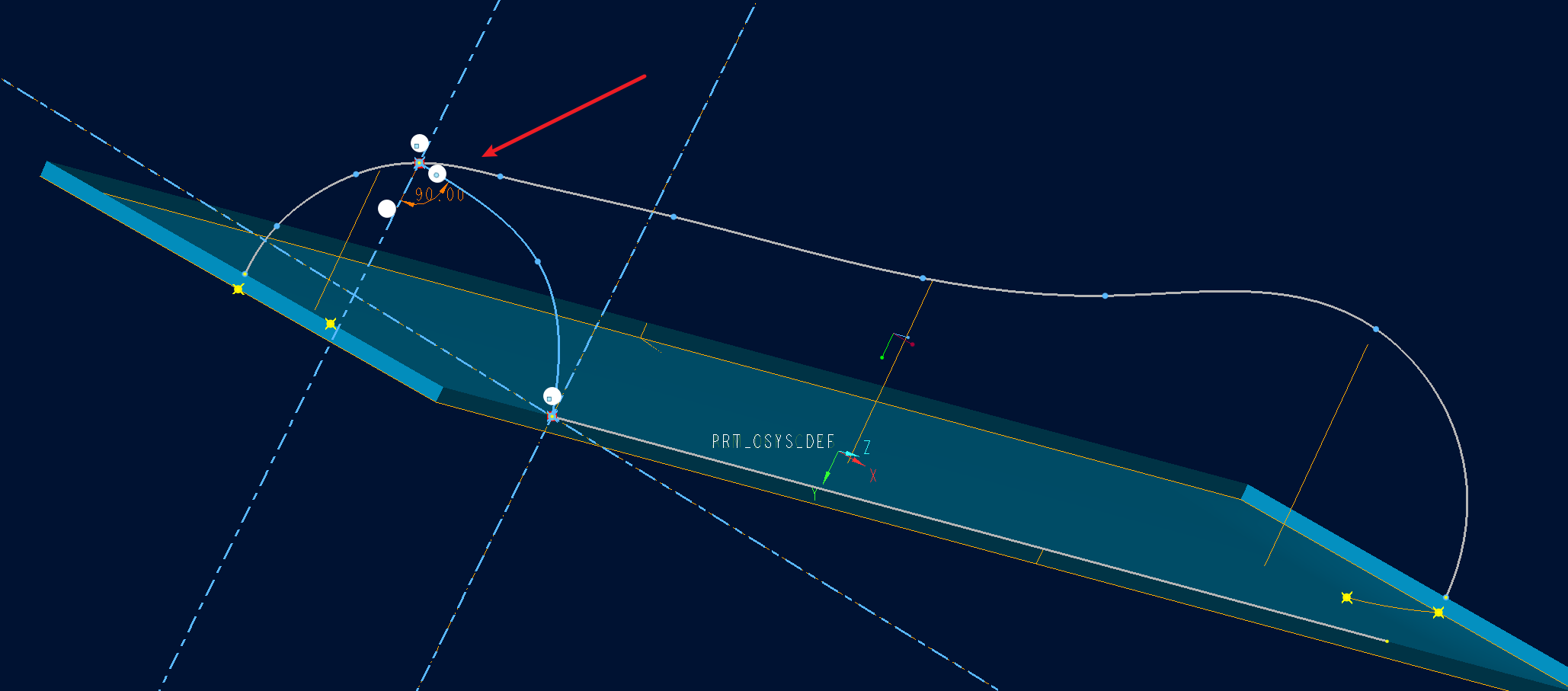

笔者对父项线条进行检查，是进行了垂直约束的

image-20251103111640458

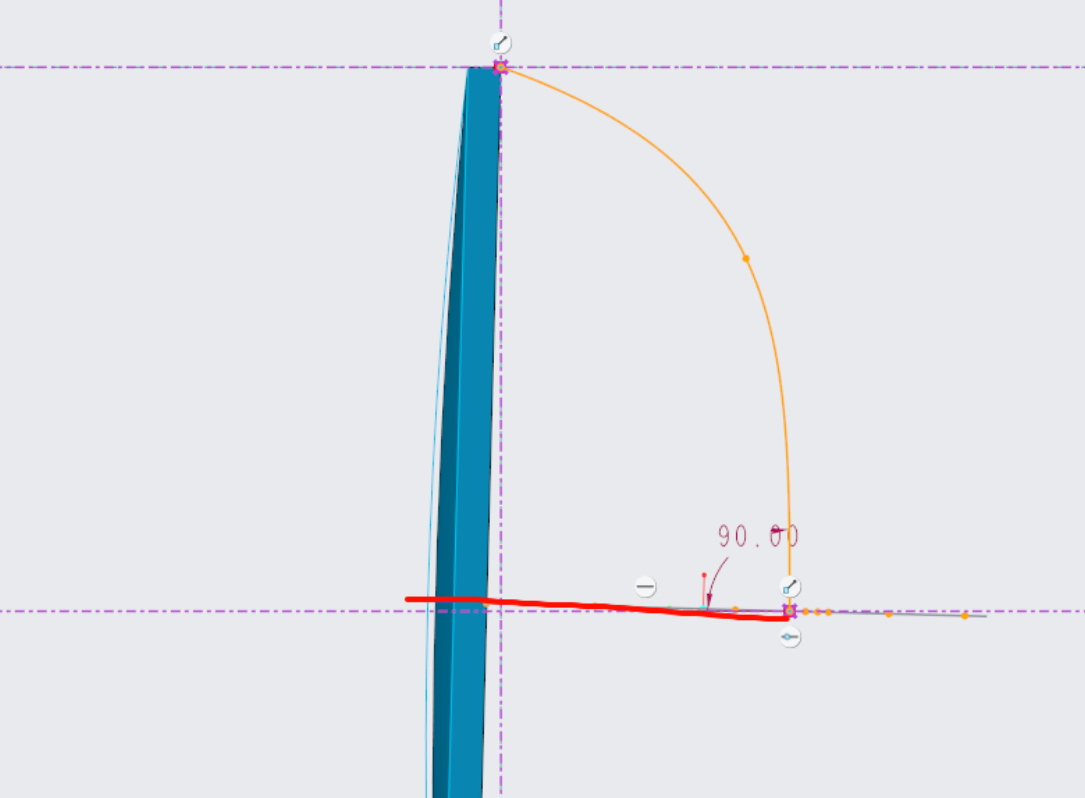

分析与解决

检查发现是中心线与基准平面没有重合，导致约束的90度实际上不起垂直作用，重新画中心线添加约束即可生成边界混合

image-20251103172938766

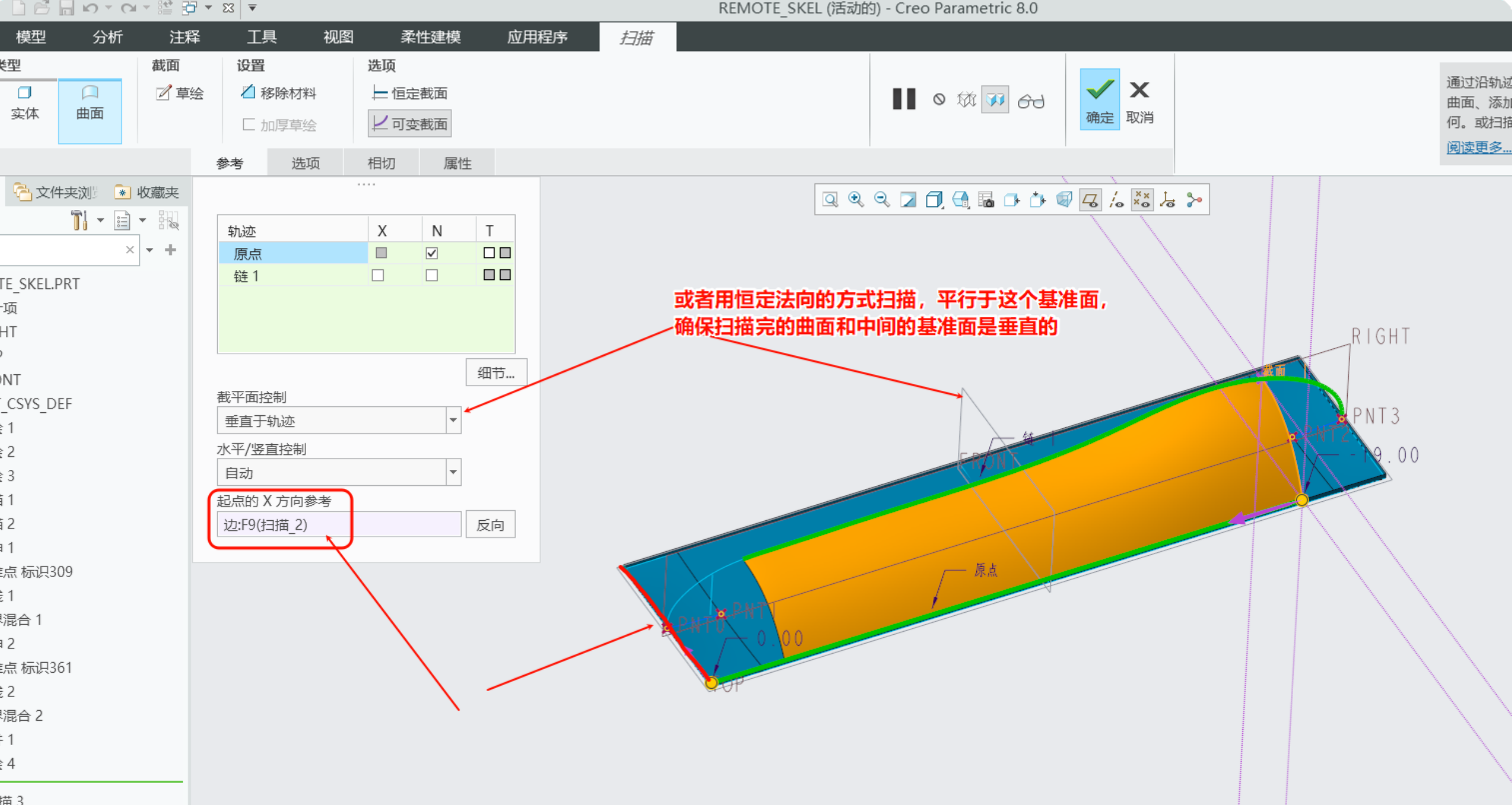

拓展方法

image-20251103173149872
